TPS546B24ARVFR Integrierter Schaltkreis Chip 20A Ausgangsstapelbarer synchroner Abwärtswandler mit 225kHz bis 1.5MHz Schaltfrequenz

TPS546B24ARVFR Integrierter Schaltkreis Chip 20A Ausgangsstapelbarer synchroner Abwärtswandler mit 225kHz bis 1.5MHz Schaltfrequenz
TPS546B24ARVFR Integrierter Schaltkreis Chip 20A Ausgangsstapelbarer synchroner Abwärtswandler mit 225kHz bis 1.5MHz Schaltfrequenz

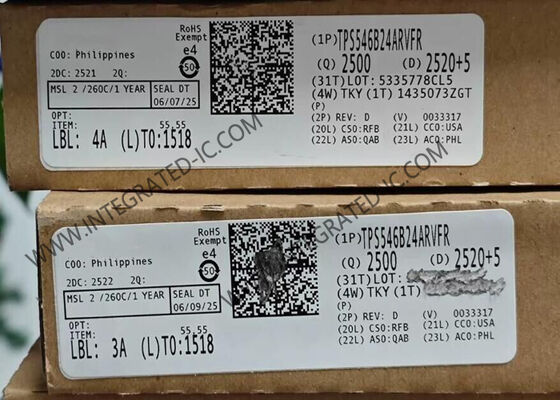

Großes Bild :  TPS546B24ARVFR Integrierter Schaltkreis Chip 20A Ausgangsstapelbarer synchroner Abwärtswandler mit 225kHz bis 1.5MHz Schaltfrequenz

Produktdetails:
Herkunftsort: CN
Markenname: Original Factory
Zertifizierung: Lead free / RoHS Compliant
Modellnummer: TPS546B24ARVFR
Zahlung und Versand AGB:
Min Bestellmenge: 10
Preis: Contact for Sample
Verpackung Informationen: LQFN-CLIP-40
Lieferzeit: 5-8 Werktage
Zahlungsbedingungen: T/T, L/C, Western Union
Versorgungsmaterial-Fähigkeit: 10000 Stück pro Tag
Kontakt

TPS546B24ARVFR Integrierter Schaltkreis Chip 20A Ausgangsstapelbarer synchroner Abwärtswandler mit 225kHz bis 1.5MHz Schaltfrequenz

Beschreibung
Teilenummer: TPS546B24ARVFR Funktion: Rücktritt
Strom – Ausgang: 20A Frequenz - Umschalten: 225 kHz bis 1,5 MHz
Ruhestrom: 12,5 MA Betriebstemperatur: -40 ° C ~ 150 ° C (TJ)
Hervorheben:

Integrierter Schaltkreischip mit 20 A Ausgang

,

Stapelbarer synchroner Abwärtswandler

,

225 kHz bis 1

TPS546B24 Integrierter Schaltkreislauf Chip 20A Stapelbarer synchroner SWIFTTM Buck-Wandler LQFN-CLIP-40
Produktbeschreibung von TPS546B24

TPS546B24 ist ein hochintegrierter, nicht isolierter Gleichstrom-Gleichstrom-Wandler, der einen Hochfrequenzbetrieb und eine 20-A-Stromleistung aus einem 7-mm × 5-mm-Paket ermöglicht.und vier TPS546B24-Geräte können miteinander verbunden werden, um bis zu 80 A an einem einzigen Ausgang zu liefernDas Gerät verfügt über die Möglichkeit, den internen 5-V-LDO über einen externen 5-V-Versorgungsanschluss über den VDD5-Pin zu überfahren, um die Effizienz zu verbessern und die Stromausfall des Konverters zu reduzieren.

SpezifikationVonTPS546B24
Produktkategorie: Wechselspannungsregler
Montageart: SMD/SMT
Packung / Gehäuse: LQFN-40
Topologie: - Was ist los?
Ausgangsspannung: Einstellbar
Ausgangsstrom: 20 A
Anzahl der Ausgänge: 1 Ausgabe
Stillstandsstrom: 12.5 mA
Schaltfrequenz: 225 kHz bis 1,5 MHz
Mindestbetriebstemperatur: -40 °C
Höchstbetriebstemperatur: + 150 °C
Eingangsspannung: 2.95 V bis 18 V
EigenschaftenVonTPS546B24
  • Split-Rail-Unterstützung: 2,95-V bis 18-V PVIN; 2,95-V bis 18-V AVIN (4-VIN VDD5 zum Schalten)
  • Integrierte 5,5-mΩ/1,8-mΩ MOSFETs
  • Steuerung des Durchschnittsstrommodus mit wählbarer innerer Kompensation
  • 2×, 3×, 4× stapelbar mit Strombeteiligung bis 80 A, unterstützt eine einzige Adresse pro Ausgang
  • Auswählbare Ausgangsspannung von 0,5 V bis 5,5 V über einen Pinnengurt oder 0,25 V bis 5,5 V mit PMBus VOUT_COMMAND
  • Umfangreiche PMBus-Befehlssätze mit Telemetrie für VOUT, IOUT und innere Druckstofftemperatur
  • Differentielle Fernerkundung mit internem FB-Teiler für einen VOUT-Fehler von < 1% bei -40 °C bis +150 °C TJ
  • AVS- und Margin-Fähigkeiten durch PMBus
  • MSEL-Pins-Pin-Programmierung PMBus-Standards
  • 12 Auswählbare Schaltfrequenzen von 225 kHz bis 1,5 MHz (8 pin-strap-Optionen)
  • Frequenz-Synchronisierung
  • Unterstützt die vorbasierte Ausgabe
  • Unterstützt einen stark gekoppelten Induktor
  • 7 mm × 5 mm × 1,5 mm, 40-Pin-QFN, Abstand = 0,5 mm
AnwendungenVonTPS546B24
  • Schalter für Rechenzentren, Rackserver
  • Aktives Antennensystem, Fernfunk und Basisband-Einheit
  • Automatisierte Prüfgeräte, CT, PET und MRT
  • ASIC, SoC, FPGA, DSP-Kern und I/O-Spannung
