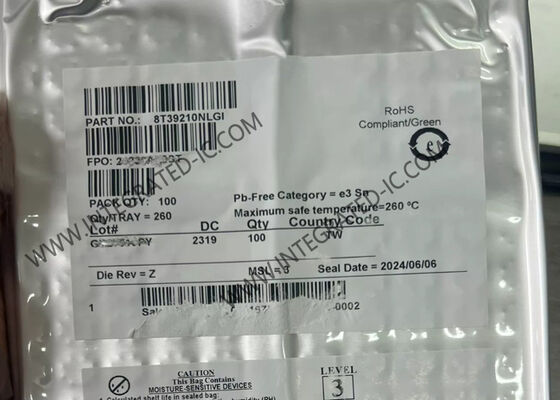

8T39210NLGI 1,5GHz Differenziell zu Differenziell Takt-Fanout-Buffer IC-Chip mit 3:11 Verhältnis

Der 8T39210 ist ein Hochleistungs-Takt-Fanout-Puffer, der für die Signalverteilung von Hochfrequenz-, rauscharms Takt- und Datensignalen entwickelt wurde. Der Eingangstakt kann aus zwei Differenzial-Eingängen oder einem Kristall-Eingang ausgewählt werden, wobei die interne Oszillatorschaltung automatisch deaktiviert wird, wenn kein Kristall-Eingang ausgewählt ist.

Das ausgewählte Signal wird auf zehn Differenzial-Ausgänge verteilt, die als LVPECL, LVDS oder HSCL Ausgänge konfiguriert werden können, plus ein LVCMOS Ausgang. Alle Ausgänge können in einen hochohmigen Zustand versetzt und definierte Pegel beibehalten werden, wenn die Eingänge offen sind oder mit Masse verbunden sind. Das Gerät arbeitet mit 3,3 V oder 2,5 V Kern- und Ausgangsspannungsversorgungen.

• Zwei Differenzial-Referenztakt-Eingangspaare
• Differenzial-Eingangspaare akzeptieren LVPECL, LVDS, HCSL, HSTL oder Single-Ended-Pegel
• Kristall-Eingang akzeptiert 10 MHz bis 40 MHz Kristall oder Single-Ended-Takt
• Maximale Ausgangsfrequenz: LVPECL - 1,5 GHz, LVDS - 1,5 GHz, HCSL - 250 MHz, LVCMOS - 250 MHz
• Zwei Bänke mit jeweils fünf Differenzial-Ausgangspaaren, konfigurierbar als LVPECL, LVDS oder HCSL
• Ein Single-Ended-Referenzausgang mit synchroner Aktivierung zur Vermeidung von Taktglitches
• Ausgangs-Skew: 81 ps (maximal), Bank A und Bank B auf gleichem Ausgangspegel
• Teile-zu-Teile-Skew: 200 ps (typisch)
• Additiver RMS-Phasenjitter bei 156,25 MHz: 37,6 fs RMS (12 kHz-20 MHz), typisch bei 3,3 V/3,3 V
• Versorgungsspannungsmodi: VDD/VDDO - 3,3 V/3,3 V, 3,3 V/2,5 V, 2,5 V/2,5 V
• -40°C bis 85°C Umgebungstemperatur
• 7 mm × 7 mm 48-VFQFPN bleifreie (RoHS 6) Verpackung
