NSM2015-66B5F-DSWR Sensor IC Hall-Effekt-basierter Stromsensor IC mit 66A Stromsensing, Common-Mode-Feld Abstoßung und 320 kHz Bandbreite

NSM2015-66B5F-DSWR Sensor IC Hall-Effekt-basierter Stromsensor IC mit 66A Stromsensing, Common-Mode-Feld Abstoßung und 320 kHz Bandbreite
NSM2015-66B5F-DSWR Sensor IC Hall-Effekt-basierter Stromsensor IC mit 66A Stromsensing, Common-Mode-Feld Abstoßung und 320 kHz Bandbreite

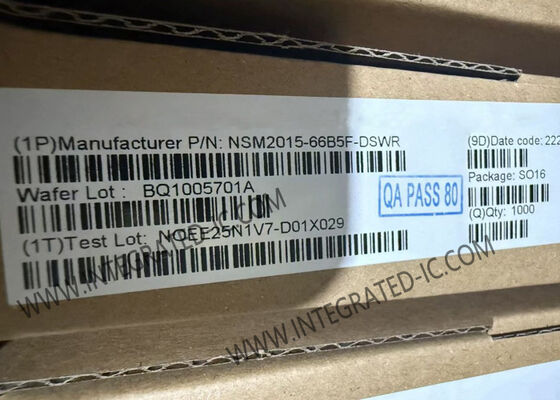

Großes Bild :  NSM2015-66B5F-DSWR Sensor IC Hall-Effekt-basierter Stromsensor IC mit 66A Stromsensing, Common-Mode-Feld Abstoßung und 320 kHz Bandbreite

Produktdetails:
Herkunftsort: CN
Markenname: Original Factory
Zertifizierung: Lead free / RoHS Compliant
Modellnummer: NSM2015-66B5F-DSWR
Zahlung und Versand AGB:
Min Bestellmenge: 10
Preis: Contact for Sample
Verpackung Informationen: SOIC-16
Lieferzeit: 5-8 Werktage
Zahlungsbedingungen: T/T, L/C, Western Union
Versorgungsmaterial-Fähigkeit: 10000 Stück pro Tag
Kontakt

NSM2015-66B5F-DSWR Sensor IC Hall-Effekt-basierter Stromsensor IC mit 66A Stromsensing, Common-Mode-Feld Abstoßung und 320 kHz Bandbreite

Beschreibung
Teilenummer: NSM2015-66B5F-DSWR Sensortyp: Hall-Effekt
Strom - Empfindung: 66A Empfindlichkeit: 30,3 mV/A
Frequenz: Gleichstrom ~ 320 kHz Spannung - Versorgung: 4,5 V ~ 5,5 V
Hervorheben:

66A Stromsensor-IC

,

Stromsensor-IC auf Hall-Effekt-Basis mit Gleichtaktfeldunterdrückung

,

Integrierter Stromsensor mit 320 kHz Bandbreite

NSM2015 Sensor IC Hall-Effekt-basierter Stromsensor IC mit Common-Mode-Feldabstoßung
Produktübersicht des NSM2015

NSM2015 ist ein integrierter Pfadstromsensor mit einem sehr niedrigen Ansprechwiderstand von 0,85mΩ, der den Wärmeverlust auf dem Chip erheblich reduziert.Der Sensor erkennt Magnetfelder, die durch Busbar-Strom erzeugt werden, der unter dem Chip fließt, um indirekt den Strom zu messenIm Vergleich zu den traditionellen Shunt+ isolierten Op-Amp-Stromprobenmethoden eliminiert NSM2015 die Notwendigkeit einer primären Nebenstromversorgung und bietet ein vereinfachtes, bequemes Layout-Design.

SpezifikationenVonNSM2015
Parameter Wert
Für die Messung AC/DC
Sensortyp Hall-Effekt
Stromempfindung 66A
Anzahl der Kanäle 1
Ausgabe Fest, Spannung
Empfindlichkeit 30.3mV/A
Häufigkeit Gleichspannung ~ 320 kHz
Linearität ± 0,2%
Genauigkeit ± 2%
Spannungsversorgung 4.5V bis 5,5V
Reaktionszeit 1.5 μs
Stromversorgung (maximal) 12 mA
Betriebstemperatur -40°C bis 125°C
Polarisierung Zwei-Wege
Typ der Montage Oberflächenbefestigung
Packung / Gehäuse 16-SOIC (0,295", 7,50 mm Breite)
Lieferanten-Gerätepaket 16-SOIC
Wesentliche MerkmaleVonNSM2015
  • Hohe Bandbreite und schnelle Reaktionszeit (320 kHz Bandbreite, 1,5 μs Reaktionszeit)
  • Hochgenaue Strommessung
  • Hall-Differenz-Sets bieten Immunität gegen Streunfelder.
  • Hohe Isolationsstufe, die den UL-Normen entspricht
  • Betriebsspannung für die Grundisolierung (VWVBI): 1550Vpk / 1097Vrms
  • Widerstandsspannung (VISO): 5000 Vrms
  • Höchstspannung zur Überspannungsabwehr (VIOSM): 10 kV
  • Maximaler Überspannungsstrom (Isurge): 13kA
  • CMTI > 100 V/s
  • CTI-I-Konformität
  • Schleuderabstand/Abstand: 8 mm
  • Fehlerüberstromschutz
  • Innovative NOVOSENSE-Technologie "Spin-Strom" für eine minimale Temperaturverschiebung
  • Festleistung mit Vref
  • Betriebstemperatur: -40 °C bis 125 °C
  • Primärer innerer Widerstand: 0,85 mΩ
  • Breitkörperpaket SOIC16
AnwendungenVonNSM2015
  • Solarsysteme
  • Energieversorgung für die Industrie
  • Motorsteuerung
  • OBC/DCDC/PTC-Heizung
  • Ladestapel
