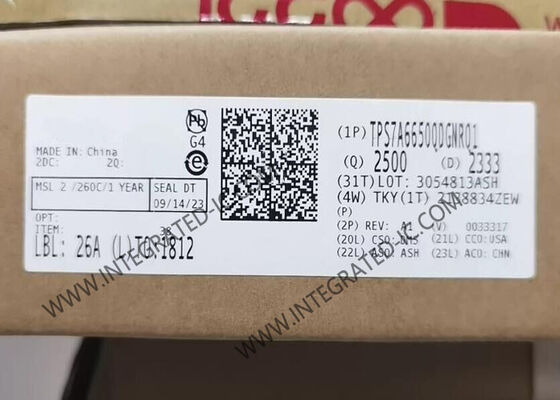

TPS7A6650QDGNRQ1 Automotive 150mA 40V Low-Dropout Spannungsregler Integrierter Schaltkreis Chip mit Power Good

TPS7A6650 sind lineare Regler mit niedrigem Ausfall, die für bis zu 40-Volt-Vin-Betrieb entwickelt wurden.Sie eignen sich sehr gut für Standby-Systeme mit Mikroprozessorsteuerungseinheiten, insbesondere in der Automobilindustrie.

• Für Anwendungen in der Automobilindustrie geeignet
• Prüfungsanleitung AEC-Q100 mit folgenden Angaben:
  • Gerätetemperatur Stufe 1
  • Gerätetemperaturstufe 0 (nur TPS7A6650EDGNRQ1)
  • Einrichtung HBM ESD-Klassifizierungsstufe H2
  • Einrichtung CDM ESD Klassifizierungsstufe C4
  • Temperaturbereich der Verbindungseinrichtung: -40°C bis +150°C
• 4-V bis 40-V breiter VIN-Eingangsspannungsbereich mit bis zu 45-V Transient
• Ausgangsstrom: 150 mA
• Niedriger Ruhezustand, I(q):
  • 2 μA bei EN = niedrig (Auslösemodus)
  • 12 μA typisch bei leichten Belastungen
• Keramischer Ausgangsstabilitätskondensator mit niedrigem ESR (2,2 μF-100 μF)
• 300-mV Ausfallspannung bei 150 mA (typisch, V ((Vin) = 4 V)
• Feststehende (3.3-V und 5-V) und verstellbare (1.5-V bis 5-V) Ausgangsspannungen (nur für TPS7A66-Q1)
• Niedrige Eingangsspannung
• Integrierte Einschaltvorrichtung:
  • Programmierbares Pulsverzögerungssystem
  • Ausgang für die Wiederaufnahme des offenen Abflusses
• Integrierter Fehlerschutz:
  • Wärmeabschaltung
  • Schutz vor Kurzschluss
  • Eintrittsspannungsmessgerät

• Infotainmentsysteme mit Schlafmodus
• Körperkontrollemodule
• Immer eingeschaltete Batterien:
  • Gateway-Anwendungen
  • Fernzugriffssysteme ohne Schlüssel
  • Immobilizatoren
