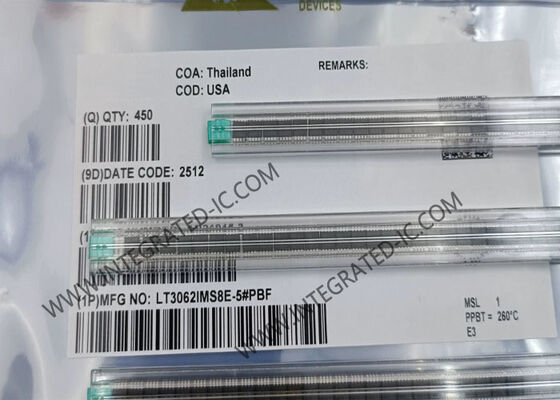

LT3062 Integrierter Schaltkreis-Chip Mikropower Low Dropout Linearregler 200mA LDO-Regler
LT3062 Integrierter Schaltkreis-Chip Mikropower Low Dropout Linearregler 200mA LDO-Regler
Produktbeschreibung von LT3062
Der LT3062 ist ein Mikropower-Linearregler mit geringem Dropout (LDO), der in einem Versorgungsbereich von 1,6 V bis 45 V arbeitet und in einer Reihe von Festspannungs- und einstellbaren Versionen erhältlich ist. Das Gerät liefert 200 mA Ausgangsstrom mit einer typischen Dropout-Spannung von 300 mV. Ein einzelner externer Kondensator sorgt für eine programmierbare Rauscharm-Referenzleistung und eine Soft-Start-Funktion am Ausgang. Der Ruhestrom des LT3062 beträgt nur 45 μA und bietet eine schnelle Transientenantwort mit einem minimalen Ausgangskondensator von 3,3 μF. Im Shutdown-Modus ist der Ruhestrom kleiner als 1 μA und der Referenz-Soft-Start-Kondensator wird zurückgesetzt.
Spezifikation von LT3062
| Produktkategorie: |
LDO-Spannungsregler |
| Montageart: |
SMD/SMT |
| Gehäuse / Case: |
MSOP-E-8 |
| Ausgangsspannung: |
5 V |
| Ausgangsstrom: |
200 mA |
| Anzahl der Ausgänge: |
1 Ausgang |
| Polarität: |
Positiv |
| Ruhestrom: |
300 nA |
| PSRR / Ripple Rejection - Typ: |
70 dB |
| Ausgangstyp: |
Fest |
| Minimale Betriebstemperatur: |
-40 °C |
| Maximale Betriebstemperatur: |
+125 °C |
| Dropout-Spannung: |
300 mV |
| Dropout-Spannung - Max: |
530 mV |
| Leitungsregelung: |
3,1 mV |
| Lastregelung: |
7,6 mV |
Merkmale von LT3062
- Eingangsspannungsbereich: 1,6 V bis 45 V
- Ausgangsstrom: 200 mA
- Ruhestrom: 45 μA
- Dropout-Spannung: 300 mV
- Geringes Rauschen: 30 μVRMS (10 Hz bis 100 kHz)
- Einstellbare Ausgangsspannung (VREF = 600 mV)
- Feste Ausgangsspannungen: 3,3 V, 5 V
- Ausgangstoleranz: ±2 % über Last, Leitung und Temperatur
- Einzelner Kondensator für Soft-Start der Referenz und Reduzierung des Ausgangsrauschens
- Abschaltstrom: < 1 μA
- Verpolungsschutz der Batterie
- Strombegrenzung und thermischer Überlastschutz
Anwendungen von LT3062
- Batteriebetriebene Systeme
- Automobil-Netzteile
- Industrielle Netzteile
- Avionik-Netzteile
- Tragbare Instrumente
