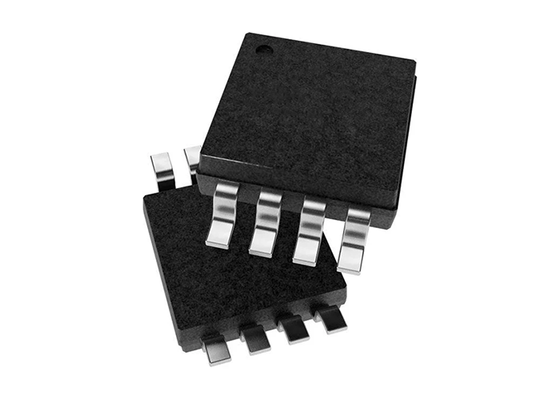

MCP4821-E/SN Integrierter Schaltkreis Chip 12-Bit Single-Output DAC mit SPI-Schnittstelle
Der MCP4821 ist ein Einkanal-12-Bit-Digital-Analog-Wandler (DAC) mit interner Spannungsreferenz. Dieses Gerät bietet hohe Genauigkeit und geringen Stromverbrauch und ist in verschiedenen Gehäusen erhältlich. Die Kommunikation mit dem Gerät erfolgt über eine einfache serielle Schnittstelle mit SPI-Protokollen.
Dieses Gerät ist Teil der Produktfamilie MCP4801/MCP4811/MCP4821, die Einkanal-8-Bit/10-Bit/12-Bit-DACs mit interner Spannungsreferenz (VREF) sind. Diese Geräte bieten sehr hohe Genauigkeit und geringes Rauschen und eignen sich für Verbraucher- und industrielle Anwendungen wie Sollwertregelung, Offset-Anpassung und Sensor-Kalibrierungsanwendungen. Der geringe Stromverbrauch und die kleinen Gehäuseoptionen machen diese Geräte für viele tragbare und batteriebetriebene Anwendungen sehr attraktiv.
Spezifikationen des MCP4821
| Parameter |
Wert |
| Auflösung |
12 Bit |
| Anzahl der Kanäle |
1 Kanal |
| Einschwingzeit |
4,5 µs |
| Ausgangstyp |
Spannungsgepuffert |
| Schnittstellentyp |
3-Draht, Microwire, SPI |
| Analoge Versorgungsspannung |
2,7 V bis 5,5 V |
| Digitale Versorgungsspannung |
2,7 V bis 5,5 V |
| Minimale Betriebstemperatur |
-40°C |
| Maximale Betriebstemperatur |
+125°C |
| DNL - Differentielle Nichtlinearität |
+/- 0,2 LSB |
| INL - Integrale Nichtlinearität |
+/- 2 LSB |
| Versorgungsspannung - Max |
5,5 V |
| Versorgungsspannung - Min |
2,7 V |
| Stückgewicht |
540 mg |
Hauptmerkmale des MCP4821
- 12-Bit-Spannungsausgangs-DAC
- Rail-to-Rail-Ausgang
- SPI-Schnittstelle mit 20 MHz Taktunterstützung
- Gleichzeitiges Sperren des DAC-Ausgangs mit LDAC-Pin
- Schnelle Einschwingzeit von 4,5 µs
- Wählbarer Unity- oder 2x-Gain-Ausgang
- 2,048 V interne Spannungsreferenz
- 50 ppm/°C VREF Temperaturkoeffizient
- 2,7 V bis 5,5 V Einzelversorgungsbetrieb
- Erweiterter Temperaturbereich: -40°C bis +125°C
Anwendungen des MCP4821
- Sollwert- oder Offset-Trimmen
- Sensor-Kalibrierung
- Präzise wählbare Spannungsreferenz
- Tragbare Instrumentierung (batteriebetrieben)
- Kalibrierung von optischen Kommunikationsgeräten
