DRV8320SRTVR Integrierter Schaltkreislauf-Chip 6V bis 60V Dreiphasiger Smart-Gate-Treiber für Motoranwendungen

DRV8320SRTVR Integrierter Schaltkreislauf-Chip 6V bis 60V Dreiphasiger Smart-Gate-Treiber für Motoranwendungen
DRV8320SRTVR Integrierter Schaltkreislauf-Chip 6V bis 60V Dreiphasiger Smart-Gate-Treiber für Motoranwendungen DRV8320SRTVR Integrierter Schaltkreislauf-Chip 6V bis 60V Dreiphasiger Smart-Gate-Treiber für Motoranwendungen

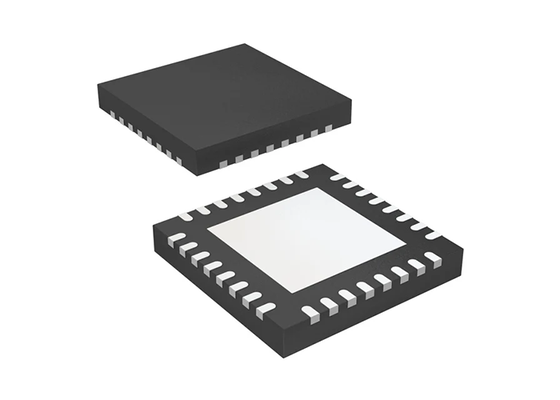

Großes Bild :  DRV8320SRTVR Integrierter Schaltkreislauf-Chip 6V bis 60V Dreiphasiger Smart-Gate-Treiber für Motoranwendungen

Produktdetails:
Herkunftsort: CN
Markenname: Original Factory
Zertifizierung: Lead free / RoHS Compliant
Modellnummer: DRV8320SRTVR
Zahlung und Versand AGB:
Min Bestellmenge: 10
Preis: Contact for Sample
Verpackung Informationen: WQFN-32
Lieferzeit: 3-5 Werktage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10000 Stück pro Tag
Kontakt

DRV8320SRTVR Integrierter Schaltkreislauf-Chip 6V bis 60V Dreiphasiger Smart-Gate-Treiber für Motoranwendungen

Beschreibung
Teilenummer: DRV8320SRTVR Strom – Ausgang: 5ma
Spannung - Versorgung: 6V | 60V Betriebstemperatur: -40 °C bis 125 °C (TA)
Schnittstelle: SPI Bewegungsart - Stepper: Mehrphasen-
Hervorheben:

6V bis 60V integrierter Schaltkreischip

,

Dreiphasiges Tor-Treiber

,

Smart Gate Drive DRV8320SRTVR

DRV8320SRTVR Integrierter Schaltkreislauf Chip 6V bis 60V Dreiphasiger Smart Gate-Treiber
Produktübersicht von DRV8320

DRV8320 ist ein integrierter Gate-Treiber für dreiphasige Anwendungen.Der DRV8320 erzeugt die richtigen Torantriebsspannungen mit einer integrierten Ladepumpe für die MOSFETs auf der oberen Seite und einem linearen Regler für die MOSFETs auf der unteren Seite. Die Smart Gate Drive-Architektur unterstützt Spitzen-Gate-Antriebsströme bis zu 1A-Quelle und 2A.Der DRV8320 kann von einer einzigen Stromversorgung aus betrieben werden und unterstützt einen breiten Eingangsbereich von 6 bis 60 V für den Gate-Treiber und 4 bis 60 V für die optionale Buck-Regulator.

Spezifikationen des DRV8320
Anzahl der Fahrer 6 Fahrer
Anzahl der Ausgänge 6 Ausgabe
Ausgangsstrom 1 A
Versorgungsspannung - Min 6 V
Versorgungsspannung - Max 60 V
Mindestbetriebstemperatur -40 °C
Höchstbetriebstemperatur + 125 °C
Höchstverzögerungszeit für die Abschaltung 1 ms
Höchstverzögerungszeit für das Einschalten 1 ms
Betriebsstromversorgung 10.5 mA
Rds On - Abflusswiderstand 900 mOhms
Einheitsgewicht 40 mg
Hauptmerkmale des DRV8320
  • Dreifacher Halbbrücken-Träger
  • Antriebe 3 hochseitige und 3 niedrigseitige N-Kanal-MOSFETs (NMOS)
  • Architektur der Smart Gate Drive
  • Einstellbare Schleifgeschwindigkeitsregelung
  • 10-mA bis 1-A Spitzenquellenstrom
  • 20-mA bis 2-A Spitzenspülstrom
  • Integrierte Stromversorgungen für den Torfahrer
  • Unterstützt 100% PWM-Tätigkeit
  • Hochseitige Ladepumpe
  • Liniare Regulierer mit niedriger Seite
  • Betriebsspannungsbereich von 6 bis 60 V
  • Optional integrierter DC/DC Buck-Regulator
  • LMR16006X Einfacher Schalter
  • Betriebsspannungsbereich von 4 bis 60 V
  • 0.8 bis 60-Volt, 600-mA Ausgangsleistung
  • Optionale integrierte dreifache Stromsensverstärker (CSA)
  • Verstellbarer Gewinn (5, 10, 20, 40 V/V)
  • Zwei- oder einseitige Unterstützung
  • SPI- und Hardware-Schnittstelle verfügbar
  • 6x, 3x, 1x und unabhängige PWM-Modi
  • Unterstützt 1,8-V, 3,3-V und 5-V Logik-Eingänge
  • Schlafmodus mit geringer Leistung (12 μA)
  • Lineare Spannungsregler, 3,3 V, 30 mA
  • Kompakte QFN-Verpackungen und Fußabdrücke
  • Effizientes Systemdesign mit Stromblöcken
  • Integrierte Schutzmerkmale
  • VM-Unterspannungssperre (UVLO)
  • Unterspannung der Ladepumpe (CPUV)
  • MOSFET-Überstromschutz (OCP)
  • Fehler des Torfahrers (GDF)
  • Wärmewarnung und Abschaltung (OTW/OTSD)
  • Fehlerzustandsanzeige (nFAULT)
Anwendungen von DRV8320
  • Brushless-DC (BLDC) -Motormodule und PMSM
  • Ventilatoren, Pumpen und Servoantriebe
  • E-Bikes, E-Scooter und E-Mobilität
  • Kabellose Garten- und Elektrowerkzeuge, Rasenmäher
  • Kabellose Staubsauger
  • Drohnen, Robotik und RC-Spielzeug
  • Industrie- und Logistikroboter
Produkt-Tags
DRV8320SRTVR, DRV8320SRTV, DRV8320SRT, DRV8320SR, DRV8320S, DRV8320
