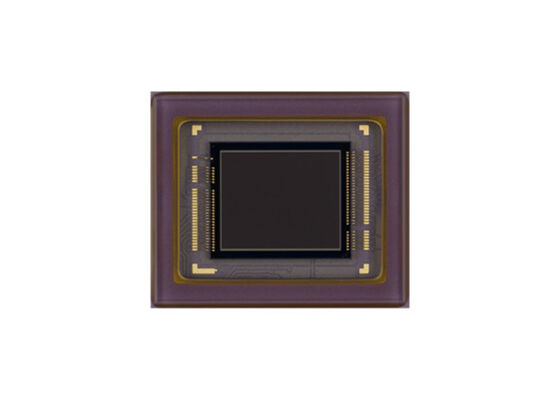

IMX515-AAQN Sensor IC Hochempfindlichkeit Diagonal 6,43 mm CMOS Solid-State-Bildsensor mit geringem Stromverbrauch

Der IMX515 ist ein diagonaler 6,4 mm (Typ 1/2.8) CMOS-Aktivpixel-Solid-State-Bildsensor mit einem quadratischen Pixel-Array und 8,46 M effektiven Pixel. Dieser Chip arbeitet mit analogen 2,9 V, digitalen 1,1 V,und Schnittstelle 1.8 V dreifache Stromversorgung und geringer Stromverbrauch. Hohe Empfindlichkeit, geringer dunkler Strom und kein Schmieren werden durch die Einführung von R-, G- und B-Primärfarbmosaikfiltern erreicht.Dieser Chip verfügt über einen elektronischen Verschluss mit variabler Ladung-Integrationszeit.

• CMOS-Aktivpixel-Typ Punkte
• Eingebettete Zeitregelungsschaltung, H/V-Treiber und serielle Kommunikationsschaltung
• Eingangsfrequenz: 24 MHz / 27 MHz / 37,125 MHz / 72 MHz / 74,25 MHz
• Anzahl der empfohlenen Aufzeichnungspixel: 3840 (H) × 2160 (V) ca. 8,29 M-Pixel
• Ablesemodus: Vollpixel-Scan-Modus, Horizontale/vertikale 2/2-Zeilen-Bindemodus, Fenster-Zuschnitt-Modus, Horizontale/vertikale Richtung - Normal-/umgekehrter Ablesemodus
• Ableserate: Maximale Bildrate im All-Pixel-Scan-Modus: 12 Bit: 52,2 Bilder/s, 10 Bit: 61,6 Bilder/s
• Funktion mit hohem dynamischem Bereich (HDR): Mehrfachbelichtung HDR, digitale Überlappung HDR
• Synchronisierungssensorenfunktion
• Funktion des Verschlusses mit variabler Drehzahl (Auflösung 1H-Einheiten)
• CDS/PGA-Funktion: 0 dB bis 30 dB: Analoggewinne 30 dB (Schritthöhe 0,3 dB), 30,3 dB bis 72 dB: Analoggewinne 30 dB + Digitale Gewinne 0,3 dB bis 42 dB (Schritthöhe 0,3 dB)
• Unterstützt E/A: CSI-2 Seriendaten-Ausgabe (2 Bahn / 4 Bahn), RAW10 / RAW12 Ausgabe

• Sicherheitskameras
• FA-Kameras
• Industriekameras
