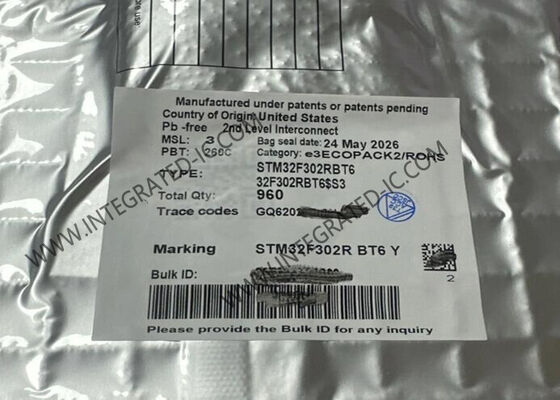

STM32F302RBT6 32-Bit Mikrocontroller IC mit ARM Cortex-M4 Kern, 72MHz Taktfrequenz und 128KB Flash-Speicher

Der STM32F302 basiert auf dem Hochleistungs-ARM®-Cortex®-M4 32-Bit-RISC-Kern mit FPU, der mit einer Frequenz von bis zu 72 MHz arbeitet, und verfügt über eine Floating-Point-Unit (FPU), eine Memory Protection Unit (MPU) und eine Embedded Trace Macrocell (ETM). Die Familie umfasst schnelle Embedded-Speicher (bis zu 256 KByte Flash-Speicher, bis zu 40 KByte SRAM) und eine breite Palette von erweiterten I/Os und Peripheriegeräten, die an zwei APB-Busse angeschlossen sind.

• Kern: ARM®-Cortex®-M4 32-Bit-CPU mit FPU (max. 72 MHz), Single-Cycle-Multiplikation und HW-Division, DSP-Instruktionen und MPU (Memory Protection Unit)
• Betriebsbedingungen: VDD, VDDA-Spannungsbereich: 2,0 V bis 3,6 V
• Speicher: 128 bis 256 KByte Flash-Speicher, bis zu 40 KByte SRAM mit HW-Paritätsprüfung auf den ersten 16 KByte
• CRC-Berechnungseinheit
• Reset- und Spannungsmanagement: Power-On/Power-Down-Reset (POR/PDR), programmierbarer Spannungsdetektor (PVD)
• Low-Power-Modi: Sleep, Stop und Standby
• VBAT-Versorgung für RTC und Backup-Register
• Taktmanagement: 4 bis 32 MHz Quarzoszillator, 32 kHz Oszillator für RTC mit Kalibrierung, interner 8 MHz RC mit x16 PLL-Option, interner 40 kHz Oszillator
• Bis zu 87 schnelle I/Os, alle auf externe Interrupt-Vektoren abgebildet, mehrere 5-V-tolerant
• Interconnect-Matrix
• 12-Kanal-DMA-Controller
• Zwei ADCs 0,20 μS (bis zu 17 Kanäle) mit wählbarer Auflösung von 12/10/8/6 Bit, 0 bis 3,6 V Konvertierungsbereich
• Ein 12-Bit-DAC-Kanal mit analoger Versorgung von 2,4 bis 3,6 V
• Vier schnelle Rail-to-Rail-Analogkomparatoren mit analoger Versorgung von 2 bis 3,6 V
• Zwei Operationsverstärker, die im PGA-Modus verwendet werden können
• Bis zu 24 kapazitive Sensorkanäle zur Unterstützung von Touchkey-, linearen und rotierenden Touch-Sensoren
• Bis zu 11 Timer, einschließlich 32-Bit- und 16-Bit-Timer mit verschiedenen Funktionen
• Kalender-RTC mit Alarm, periodische Aufweckfunktion aus Stop/Standby
• Kommunikationsschnittstellen: CAN-Schnittstelle, zwei I2C Fast Mode Plus, bis zu fünf USART/UARTs, bis zu drei SPIs, USB 2.0 Full-Speed-Schnittstelle, Infrarot-Sender
• Serial Wire Debug, Cortex®-M4 mit FPU ETM, JTAG
