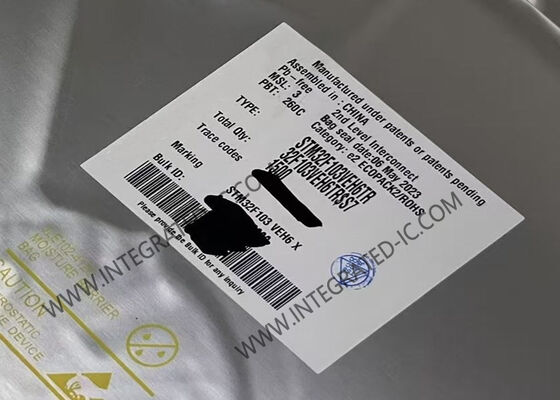

STM32F103VEH6TR Mikrocontroller MCU 32-Bit ARM Cortex-M3 72MHz LFBGA-100

Die STM32F103 Performance Line Familie integriert den Hochleistungs-ARM® Cortex®-M3 32-Bit RISC-Kern mit einer Frequenz von 72 MHz, High-Speed-Embedded-Speichern (Flash-Speicher bis zu 512 KByte und SRAM bis zu 64 KByte) sowie einer breiten Palette von erweiterten I/Os und Peripheriegeräten, die an zwei APB-Busse angeschlossen sind.

Alle Geräte bieten drei 12-Bit-ADCs, vier universelle 16-Bit-Timer plus zwei PWM-Timer sowie Standard- und erweiterte Kommunikationsschnittstellen: bis zu zwei I2Cs, drei SPIs, zwei I2Ss, ein SDIO, fünf USARTs, ein USB und ein CAN.

Die STM32F103 High-Density Performance Line Familie arbeitet im Temperaturbereich von -40 bis +105 °C, von einer Versorgungsspannung von 2,0 bis 3,6 V. Eine umfassende Reihe von Energiesparmodi ermöglicht die Entwicklung von Low-Power-Anwendungen.

• Kern: ARM® 32-Bit Cortex®-M3 CPU
• Frequenz: 72 MHz maximale Frequenz, 1,25 DMIPS/MHz (Dhrystone 2.1) Leistung
• Verarbeitung: Single-Cycle-Multiplikation und Hardware-Division
• Speicher: 256 bis 512 KByte Flash-Speicher, bis zu 64 KByte SRAM
• Speichercontroller: Flexibler statischer Speichercontroller mit 4 Chip Select
• Schnittstelle: LCD-Parallelinterface, 8080/6800-Modi
• Energieverwaltung: 2,0 bis 3,6 V Anwendungsversorgung und I/Os
• Taktsystem: Mehrere Oszillatoroptionen, einschließlich 4-16 MHz Quarzoszillator und interner RC
• Low-Power-Modi: Sleep-, Stop- und Standby-Modi
• Konvertierung: 3 × 12-Bit, 1 μs A/D-Wandler (bis zu 21 Kanäle)
• Ausgabe: 2 × 12-Bit D/A-Wandler
• DMA: 12-Kanal DMA-Controller
• Debug: Serial Wire Debug (SWD) & JTAG-Schnittstellen
• I/O-Ports: Bis zu 112 schnelle I/O-Ports, 51/80/112 I/Os
• Timer: Bis zu 11 Timer, einschließlich Motorsteuerungs-PWM-Timer
• Kommunikation: Bis zu 13 Kommunikationsschnittstellen, einschließlich USB, CAN und mehreren seriellen Schnittstellen

• Industrie
• Medizin
• Konsumgüter
