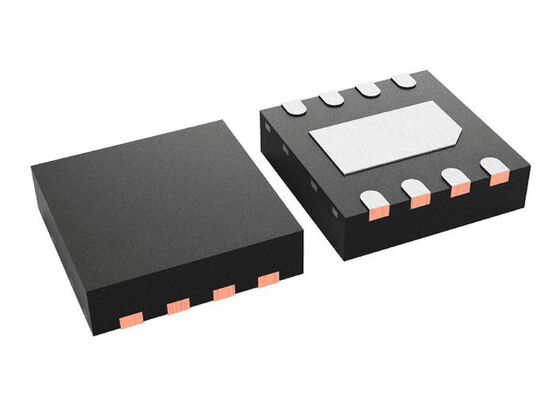

UCC27524DSDR Integrierter Schaltkreis Chip 5A Zweikanaliger Hochgeschwindigkeits-Low-Side-Gate-Treiber WSON-8

UCC27524DSDR Integrierter Schaltkreis Chip 5A Zweikanaliger Hochgeschwindigkeits-Low-Side-Gate-Treiber WSON-8
UCC27524DSDR Integrierter Schaltkreis Chip 5A Zweikanaliger Hochgeschwindigkeits-Low-Side-Gate-Treiber WSON-8

Großes Bild :  UCC27524DSDR Integrierter Schaltkreis Chip 5A Zweikanaliger Hochgeschwindigkeits-Low-Side-Gate-Treiber WSON-8

Produktdetails:
Herkunftsort: CN
Markenname: Original Factory
Zertifizierung: Lead free / RoHS Compliant
Modellnummer: UCC27524DSDR
Zahlung und Versand AGB:
Min Bestellmenge: 10
Preis: Contact for Sample
Verpackung Informationen: WSON-8
Lieferzeit: 5-8 Werktage
Zahlungsbedingungen: T/T, L/C, Western Union
Kontakt

UCC27524DSDR Integrierter Schaltkreis Chip 5A Zweikanaliger Hochgeschwindigkeits-Low-Side-Gate-Treiber WSON-8

Beschreibung
Teilenummer: UCC27524DSDR Gefahrene Konfiguration: Niedrig-seitig
Spannung - Versorgung: 4.5V | 18V Gegenwärtig - Höchstleistung (Quelle, Wanne): 5A, 5A
Aufstieg / Fallzeit (Typ): 7ns, 6ns Betriebstemperatur: -40°C | 140°C (TJ)
Hervorheben:

5A Zweikanal-Gate-Treiber

,

Hochgeschwindigkeits-Chip mit integrierter Schaltung

,

Low-Side-Gate-Treiber

UCC27524 Integrierter Schaltkreis-Chip 5A Dual-Kanal Hochgeschwindigkeits-Low-Side Gate-Treiber WSON-8
Produktübersicht von UCC27524
Der UCC27524 ist ein Dual-Kanal, Hochgeschwindigkeits, Low-Side Gate-Treiber, der in der Lage ist, MOSFET und IGBT Leistungsschalter effektiv zu treiben. Der UCC27524 bietet die Möglichkeit, -5V direkt an den Eingangspins zu verarbeiten, um die Robustheit zu erhöhen.
Der UCC27524 ist ein dualer nicht-invertierender Treiber. Durch ein Design, das den Durchbruchstrom inhärent minimiert, kann der UCC27524 Hochstromimpulse von bis zu 5A Source und 5A Sink in kapazitive Lasten liefern, zusammen mit Rail-to-Rail-Treiberfähigkeit und extrem kleiner Ausbreitungsverzögerung von typisch 17ns.
Technische Spezifikationen Von UCC27524
Produktkategorie Gate-Treiber
Produkt IGBT, MOSFET Gate-Treiber
Typ Low-Side
Montageart SMD/SMT
Gehäuse / Case WSON-8
Anzahl der Treiber 2 Treiber
Anzahl der Ausgänge 2 Ausgänge
Ausgangsstrom 5 A
Versorgungsspannung - Min 4,5 V
Versorgungsspannung - Max 18 V
Konfiguration Nicht-invertierend
Anstiegszeit 7 ns
Abfallzeit 7 ns
Minimale Betriebstemperatur -40℃
Maximale Betriebstemperatur +140℃
Hauptmerkmale Von UCC27524
  • Branchenübliche Pinbelegung
  • Zwei unabhängige Gate-Treiberkanäle
  • 5A Spitzen-Source- und Sink-Treiberstrom
  • Unabhängige Freigabefunktion für jeden Ausgang
  • TTL- und CMOS-kompatible Logikschwellenwerte, unabhängig von der Versorgungsspannung
  • Hysteretische Logikschwellenwerte für hohe Störfestigkeit
  • Fähigkeit, negative Spannungen (-5V) an den Eingängen zu verarbeiten
  • Ein- und Freigabe-Pin-Spannungspegel nicht durch die VDD-Pin-Bias-Versorgungsspannung eingeschränkt
  • 4,5V bis 18V Einzelversorgungsbereich
  • Ausgänge werden während VDD-UVLO niedrig gehalten (gewährleistet störungsfreien Betrieb beim Ein- und Ausschalten)
  • Schnelle Ausbreitungsverzögerungen (typisch 17ns)
  • Schnelle Anstiegs- und Abfallzeiten (typisch 6ns und 10ns)
  • Typische Verzögerungsanpassung von 1ns zwischen zwei Kanälen
  • Zwei Ausgänge werden für höheren Treiberstrom parallel geschaltet
  • Ausgänge werden niedrig gehalten, wenn Eingänge offen sind
  • Betriebstemperaturbereich des Sperrschichtelements von -40 bis 150°C
Anwendungen Von UCC27524
  • Schaltnetzteile
  • DC-DC-Wandler
  • Motorsteuerung, Solarenergie
  • Gate-Treiber für aufkommende Wide-Bandgap-Leistungshalbleiter wie GaN
Verwandte Teilenummern
UCC27524DSDR UCC27524DSD UCC27524DS UCC27524D UCC27524
