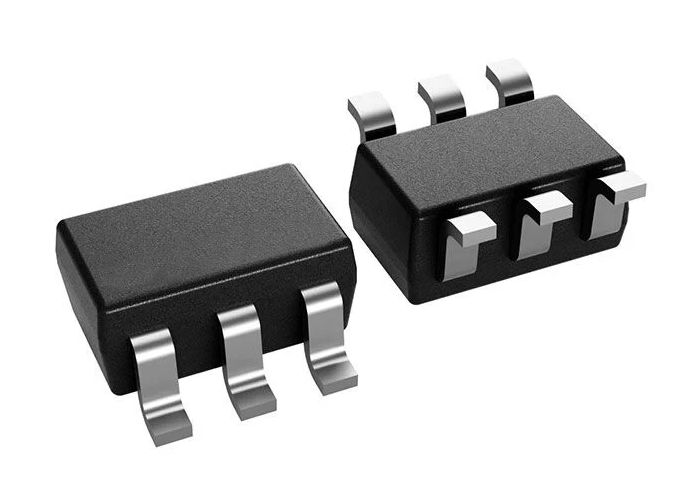

INA213BIDCKR Integrierter Schaltkreis Chip 26V Bi-direktionaler Hochpräzisions-Strommessverstärker
Der INA213 ist ein Strommessverstärker mit Spannungsausgang (auch Strommessverstärker genannt), der häufig für Überstromschutz, präzise Strommessung zur Systemoptimierung oder in Rückkopplungsschaltungen mit geschlossenem Regelkreis verwendet wird. Diese Gerätefamilie kann Spannungsabfälle über Shunts bei Gleichtaktspannungen von -0,3 V bis 26 V erfassen, unabhängig von der Versorgungsspannung.
Spezifikationen des INA213
| Anzahl der Kanäle |
1 Kanal |
| GBP - Gain Bandwidth Product |
80 kHz |
| Vcm - Gleichtaktspannung |
12 V |
| CMRR - Gleichtaktunterdrückungsverhältnis |
120 dB |
| Ib - Eingangsbiasstrom |
28 uA |
| Vos - Eingangs-Offsetspannung |
5 uV |
| Versorgungsspannung - Max. |
26 V |
| Versorgungsspannung - Min. |
2,7 V |
| Betriebsstrom |
100 uA |
| Verstärkungsfehler |
0,02 % |
| Minimale Betriebstemperatur |
-40 °C |
| Maximale Betriebstemperatur |
+125 °C |
| Verstärkung V/V |
50 V/V |
| Einheitsgewicht |
28 mg |
Merkmale des INA213
- Aktualisiertes Format passend zum neuen TI-Layout und -Flow
- Großer Gleichtaktbereich: -0,3 V bis 26 V
- Offsetspannung: ±35 µV (Maximum, INA210)
- Ermöglicht Shunt-Abfälle von 10 mV Vollausschlag
- Verstärkungsfehler (Maximum über Temperatur): ±0,5 % (Version C), ±1 % (Versionen A und B)
- 0,5-µV/°C Offset-Drift (Maximum)
- 10-ppm/°C Verstärkungs-Drift (Maximum)
- Ruhestrom: 100 µA (Maximum)
- SC70 und Thin UQFN Gehäuse: Alle Modelle
Anwendungen des INA213
- Notebook-Computer
- Mobiltelefone
- Telekommunikationsausrüstung
- Energieverwaltung
- Batterieladegeräte
