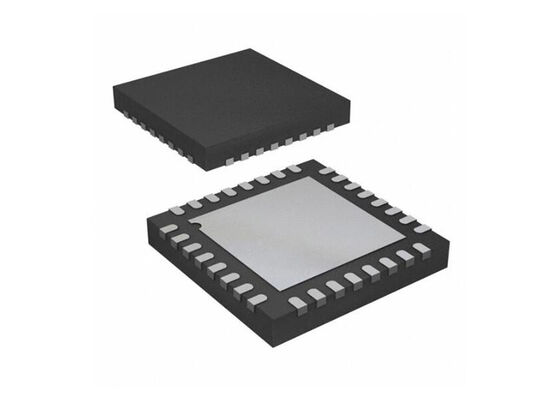

ADXL312 Sensor IC 3-Achsen Digitaler Beschleunigungsmesser LFCSP-32 Bewegungssensoren
Produktbeschreibung Von ADXL312
Der ADXL312 ist ein kompakter, energiesparender 3-Achsen-Beschleunigungsmesser, der hochauflösende (13-Bit) Messungen bis zu ±12 g ermöglicht. Digitale Ausgabedaten sind als 16-Bit Zweierkomplement formatiert und über digitale Schnittstellen SPI (3- oder 4-Draht) oder I2C zugänglich.
Gut geeignet für Automobilanwendungen wie Autoalarmanlagen und Blackboxes, misst der ADXL312 die statische Erdbeschleunigung für Neigungssensoranwendungen sowie die dynamische Beschleunigung durch Bewegung oder Stoß. Seine hohe Auflösung (2,9 mg/LSB) ermöglicht die Erkennung von Neigungsänderungen von nur 0,25°. Die integrierte FIFO-Speicher ermöglicht Oversampling-Techniken zur Verbesserung der Auflösung auf 0,05° Neigung.
Spezifikationen Von ADXL312
| Produktkategorie: |
Beschleunigungsmesser |
| Sensortyp: |
3-Achsen |
| Erfassungsachse: |
X, Y, Z |
| Beschleunigung: |
1,5 g, 3 g, 6 g, 12 g |
| Empfindlichkeit: |
43 LSB/g, 86 LSB/g, 172 LSB/g, 345 LSB/g |
| Ausgabetyp: |
Digital |
| Schnittstellentyp: |
SPI |
| Auflösung: |
16 Bit |
| Versorgungsspannung - Max: |
3,6 V |
| Versorgungsspannung - Min: |
2 V |
| Betriebsstrom: |
170 μA |
| Minimale Betriebstemperatur: |
-40 ℃ |
| Maximale Betriebstemperatur: |
+105 ℃ |
| Montageart: |
SMD/SMT |
| Gehäuse / Case: |
LFCSP-32 |
Hauptmerkmale Von ADXL312
- Ultralow power: bis zu 57 μA im Messmodus und 0,1 μA im Standby-Modus bei VS = 3,3 V (typisch)
- Stromverbrauch skaliert automatisch mit der Bandbreite
- Benutzerwählbare Auflösung: Feste 10-Bit oder volle Auflösung bis zu 13-Bit bei ±12 g
- Integrierte FIFO-Technologie minimiert die Last des Host-Prozessors
- Versorgungs- und I/O-Spannungsbereich: 2,0 V bis 3,6 V
- Integrierte Bewegungsdetektionsfunktionen zur Aktivitäts-/Inaktivitätsüberwachung
- SPI (3- und 4-Draht) und I2C digitale Schnittstellen
- Flexible Interrupt-Modi, die auf einen der Interrupt-Pins gemappt werden können
- Messbereiche und Bandbreite über seriellen Befehl wählbar
- Weiter Temperaturbereich (−40 bis +105°C)
- 10.000 g Stoßfestigkeit
- Pb-frei/RoHS-konform
- Kompaktes Gehäuse: 5 mm × 5 mm × 1,45 mm LFCSP
- Qualifiziert für Automobilanwendungen
Anwendungen Von ADXL312
- Autoalarmanlagen
- Berganfahrassistent (HSA)
- Elektronische Parkbremse
- Datenrekorder (Black Box)
