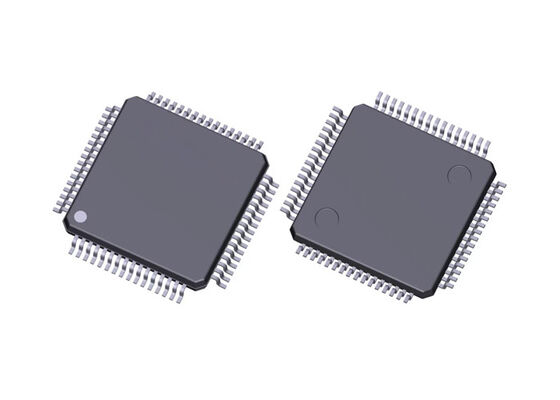

XMC1404-F064X0200 AA Mikrocontroller MCU mit 48MHz ARM Cortex-M0 und 200KB Flash für industrielle Anwendungen

Der XMC1404-F064X0200 AA gehört zur XMC1000-Familie industrieller Mikrocontroller, die auf dem ARM® Cortex®-M0-Prozessorkern basieren. Mit höheren Kern- und Peripherietaktraten bietet der XMC1400 eine Leistungssteigerung von bis zu 70 % im Vergleich zum XMC1300. Zusätzlich zu dedizierten Peripheriegeräten für Motor- und Leistungssteuerungsanwendungen bieten XMC1400-Geräte zwei CAN-Knoten und werden durch eine Entwicklungsumgebung unterstützt, die eine kurze Markteinführungszeit ermöglicht.

• CPU: ARM Cortex-M0
• Frequenz max: 48 MHz
• CAN-Knoten: 2
• Digitale I/O-Pins: 55
• Flash: 200 kByte
• E/A-Betriebsspannungen: 5,5 V, 1,8 V
• Befehlsbreite: 32/16 Bit
• Anzahl der ADC-Module: 2
• Power-Modus: Clock-Gating möglich
• Programmspeicher: 200 kByte
• Serielle I/O-Schnittstellen: 4
• SRAM (inkl. Cache): 16 kByte
• Zeitgesteuerte I/O-Pins (PWM, CAPCOM): 25
• Timer/Zähler: 16
• Speichertyp: Flash
• A/D-Eingangsleitungen (inkl. FADC): 12
• Art der seriellen I/O-Schnittstellen: I²C, I²S, SPI, UART
• Temperatur: -40 °C bis 105 °C

• 48-MHz-Kern-/96-MHz-Peripherietakt
• Betriebsbereich 1,8–5,5 V, -40–105 °C
• 200 KB Flash (ECC, Cache), 16 KB RAM
• MATH-Coprozessor (DIV, CORDIC)
• 12-Bit-ADC, 1 Ms/s, 14 Eingänge, 2x S&H
• 3x Analogkomparator, 30ns
• 16 x 16-Bit-Erfassungs-, Vergleichs- und PWM-Timer
• 2x Hall-Sensor/Encoder-Schnittstelle
• LED-Helligkeits- und Farbsteuerung (BCCU)
• 4 serielle Kanäle, 2x CAN / 32 MO
• Echtzeituhr, Watchdog, PRNG
• LQFP-64, 10 x 10 mm², 0,5 mm Rastermaß, 56 IO

• Kfz-Batteriemanagementsystem (BMS) – 48 V
• Lösungen für leichte Elektrofahrzeuge
• Laden von Elektrofahrzeugen
• Industrielle Automatisierung
• Klimaanlage für Wohnräume
