1EDN8511B Gate-Treiber-IC mit 4A Source/8A Sink-Ausgang und 19 ns Ausbreitungsverzögerung für 8V bis 20V Eingangsspannungsbereich

1EDN8511B Gate-Treiber-IC mit 4A Source/8A Sink-Ausgang und 19 ns Ausbreitungsverzögerung für 8V bis 20V Eingangsspannungsbereich
1EDN8511B Gate-Treiber-IC mit 4A Source/8A Sink-Ausgang und 19 ns Ausbreitungsverzögerung für 8V bis 20V Eingangsspannungsbereich

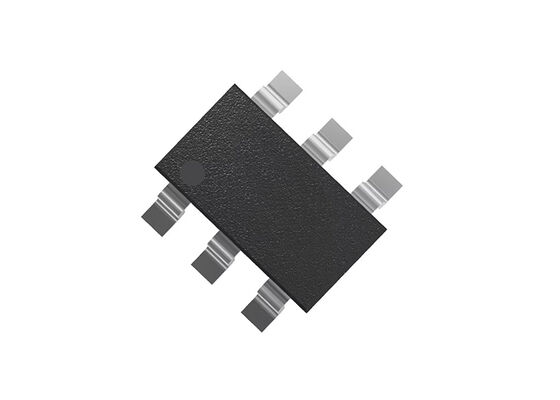

Großes Bild :  1EDN8511B Gate-Treiber-IC mit 4A Source/8A Sink-Ausgang und 19 ns Ausbreitungsverzögerung für 8V bis 20V Eingangsspannungsbereich

Produktdetails:
Herkunftsort: CN
Markenname: Original Factory
Zertifizierung: Lead free / RoHS Compliant
Modellnummer: 1EDN8511B
Zahlung und Versand AGB:
Min Bestellmenge: 10
Preis: Contact for Sample
Verpackung Informationen: PG-SOT23-6
Lieferzeit: 3-5 Werktage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10000 Stück pro Tag
Kontakt

1EDN8511B Gate-Treiber-IC mit 4A Source/8A Sink-Ausgang und 19 ns Ausbreitungsverzögerung für 8V bis 20V Eingangsspannungsbereich

Beschreibung
Teilenummer: 1EDN8511B Paket: PG-SOT23-6
Spannung - Versorgung: 8V bis 20V Logik-Spannung - VIL, VIH: 1.2V, 1.9V
Gegenwärtig - Höchstleistung (Quelle, Wanne): 4A, 8A Hohe Seitenspannung - maximal (Stiefelriemen): 200 V

1EDN8511B Integrierter Schaltkreislauf-Chip Einkanal-Low-Side-Gate-Treiber mit 4A-Quelle/8A-Sink-Ausgangsstufe
Produktübersicht
1EDN8511B 1-Kanal-MOSFET-Gate-Driver-IC dient als entscheidendes Bindeglied zwischen Steuer-ICs und leistungsstarken MOSFET- und GaN-Schaltgeräten.ausgezeichnete Leistungsdichte und gleichbleibende Systemrobustheit.
1EDN-Familie: Schnell, präzise, robust und kompatibel.Getrennte Ausgänge von Quelle und Senk vereinfachen die Anwendungsgestaltung. Industrie-Standard-Pakete und Pinout-Leichtigkeit-System-Design-Upgrades
Spezifikationen
Kanäle1
AusstattungNiedrigseite
Eingangsbereich Vcc8 V bis 20 V
IsolationsartNicht isoliert
Ausgangsstrom (Sink)8 A
Ausgangsstrom (Quelle)4 A
QualifikationIndustrie
Verzögerung der Ausbreitung ausschalten19 ns
Verzögerung der Verbreitung aktivieren19 ns
VBS UVLO (ein)8 V
VBS UVLO (ausgeschaltet)7 V
Spannungsklasse20 V
Wesentliche Merkmale
  • 4 Eine Quelle/8 Eine Waschbeckenbetriebsfähigkeit
  • 19 ns typische Verbreitungsverzögerung
  • Präzision der Ausbreitungsverzögerung +6/-4 ns
  • -10 V Eingangsspannungsfestigkeit
  • 5 Die Robustheit des Umkehrstroms
  • 4.2 V und 8 V UVLO-Optionen
Anwendungen
  • Stromversorgungen im Schaltmodus (SMPS)
  • Leistungsfaktorkorrektursysteme
  • Gleichspannungsumrichter
  • Niederspannungsantriebe und Elektrogeräte
  • Industrielle Stromversorgung (SMPS, UPS)
  • Außenladegeräte für Elektroautos
  • Mikro-Inverter und Optimierer für Solarenergie
