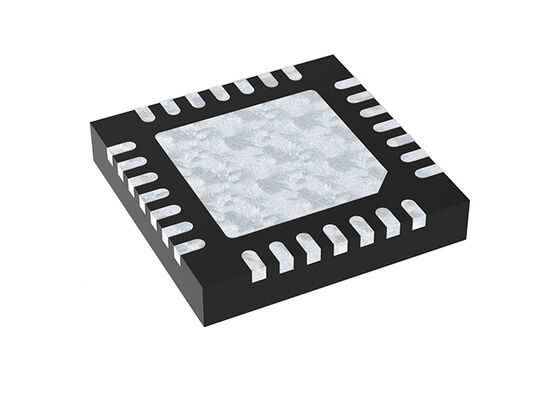

EM9304V01LF28B Bluetooth IC Low-Power BT 5.0 Low Energy SOC im QFN-28 Gehäuse

Der EM9304 ist eine winzige, leistungsarme, integrierte Schaltung (IC), die für Bluetooth® 5.0-Low-Energy-Produkte optimiert wurde.Die flexible Architektur ermöglicht es, als Begleiter-IC zu jedem ASIC- oder MCU-basierten Produkt zu fungieren, oder als komplettes System-on-Chip (SoC).und digitale Peripheriegeräte (SPI oder I2C) können mit externen Geräten wie Sensoren interagieren, Speicher-, Display- oder Touch-Treiber.

System auf dem Chip:
• Energieeffizient, Industriestandard, ARC EM4, 32-Bit-MCU mit 24 MHz
• Einheit mit schwimmendem Punkt für die Sensorverarbeitung
• 136kB ROM einschließlich Link-Layer und Stack
• 128kB OTP für Parameter, Profile und Anwendungen - Ausführungsgeschwindigkeit 24MHz
• 48 KB Anweisungs-RAM und 28 KB Daten-RAM
• 4, 8 oder 20kB mit wählbarer Datenspeicherung
• Universal-Schlaf- und Protokoll-Timer
• I2C- und SPI-Master-Schnittstellen
• Bis zu 12 GPIO
Bluetooth 5.0 Niedrigenergietechnologie:
• BT1 Untersystem der Steuerung (QD ID 93999)
• Bluetooth-Stack (QD ID 84268) in ROM
• SPI- und UART-HCI/ACI-Transportschichten
• Bis zu acht gleichzeitige Verbindungen unterstützt
• Erweiterte PDU-Länge und erhöhte Sicherheit
Sicherheitsmerkmale:
• Wahrer Zufallszahlengenerator
• AES-128 Hardware-Verschlüsselungsmaschine
• Schlüsselgeneration (ECC-P256)
• Firmware-Update über die Luft
Leistungsmanagementsystem:
• Digitale Stepp-Up/Down DCDC-Bedienung
• Unterstützt 1,5V- und 3,0V-Batterien
• Zeitplaner und Speichermanager
• Niedrigfrequente RC- oder Kristall-Oszillator-Zeitbasis
Stromverbrauch bei 3 V:
• 3.0mA typischer Spitzenempfängerstrom
• 5.2mA typischer Spitzenstrom des Senderansatzes bei 0,4 dBm
• 1.0μA im geschalteten Schlafmodus
• 5nA-Chip-Deaktivierungsmodus
HF-Leistung:
• -94dBm Bluetooth-Niedrigenergieempfänger Empfindlichkeit für 1Mpbs Betrieb und 37 Byte Nutzlast
• -34 bis +6,1 dBm
Anforderungen an die Bauteile:
• 3 Gleichspannkappen, 1 DCDC-Spule, 1 Ferritperle
• Antennen-Pin mit einem einzigen Ende von 50Ω (ohne Balun)
• 48 MHz XTAL, 32 kHz XTAL (optional)
Verpackung und Betriebsbereich:
• QFN-28 (4x4mm), WLCSP25 und Bare-Die/Wafer
• Industriebetriebstemperaturbereich: -40 °C bis +85 °C
Kundendienst:
• Hardware- und Softwareentwicklungskits
• Unterstützung der FCC/CE-Zertifizierung
• Forum für Hardware- und Softwareunterstützung
