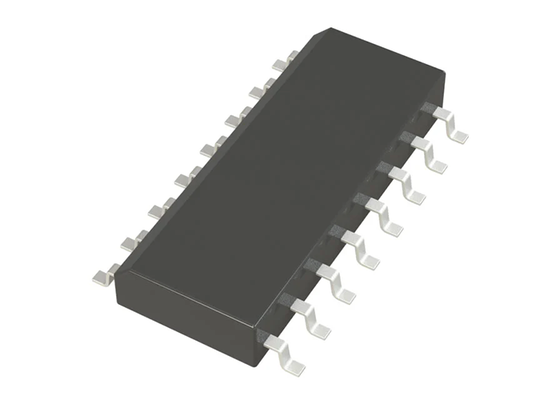

LTC4364CS-2 Überspannungsschutz mit idealer Diodensteuerung, 4 V bis 80 V Betriebsspannung, Verpolungseingangsschutz bis -40 V, Automobilqualität

Der LTC4364CS-2 ist ein einkanaliger Überspannungsschutz mit idealer Diodensteuerung, der bei Spannungen zwischen 4 und 80 V arbeitet. Er widersteht Überspannungen von bis zu 80 V und bietet Schutz vor Eingangssperrspannungen von bis zu -40 V und Ausgangssperrspannungen von bis zu -20 V.

Dieses Gerät erreicht über einen externen MOSFET eine Stromversorgung mit einem Spannungsabfall von nahezu Null, behält die Ausgangsleistung auch bei Unterspannung bei und verfügt über einstellbare Fehlerzeiten und Überstromabschaltung mit automatischem Neustart nach einem Fehler mit niedrigem Arbeitszyklus. Untergebracht in einem oberflächenmontierbaren 16-SO-Gehäuse eignet es sich ideal für Servoantriebe und Hauptsteuerstromkreise in humanoiden Robotern und unterdrückt Spannungstransienten, die durch Motor-Start-Stopp-Zyklen und Kabelstörungen verursacht werden.

• Großer Betriebsspannungsbereich: 4 V bis 80 V
• Widersteht Überspannungen über 80 V mit VCC-Klemme
• Einstellbare Ausgangsklemmenspannung
• Der ideale Diodenregler hält die Ausgangsspannung bei Eingangsunterbrechungen aufrecht
• Reverse-Eingangsschutz auf -40 V
• Verpolungsschutz des Ausgangs auf -20 V
• Überstromschutz
• Niedriger Abschaltstrom von 10 μA bei 12 V
• Einstellbarer Fehler-Timer
• 0,1 % Wiederholungs-Arbeitszyklus bei Fehlern
• Erhältlich in 4 mm x 3 mm großen 14-poligen DFN-, 16-poligen MSOP- und 16-poligen SO-Gehäusen
• AEC-Q100-qualifiziert für Automobilanwendungen

• Überspannungsschutz für Automobile/Avionik
• Hot-Swap/Live-Einfügung
• Redundantes Versorgungs-ORing
• Schutz des Ausgangsports
• Humanoide Roboter
