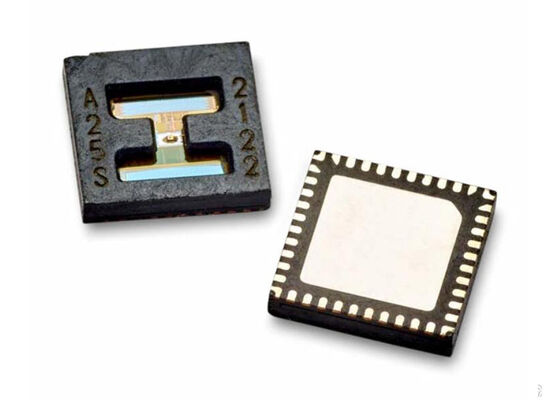

AR25-AB02 25-Bit-reflektierender absoluter Drehcodeur mit benutzerprogrammierbarer Auflösung und hohem Temperaturbereich

AR25-AB02 25-Bit-reflektierender absoluter Drehcodeur mit benutzerprogrammierbarer Auflösung und hohem Temperaturbereich
AR25-AB02 25-Bit-reflektierender absoluter Drehcodeur mit benutzerprogrammierbarer Auflösung und hohem Temperaturbereich

Großes Bild :  AR25-AB02 25-Bit-reflektierender absoluter Drehcodeur mit benutzerprogrammierbarer Auflösung und hohem Temperaturbereich

Produktdetails:
Herkunftsort: CN
Markenname: Original Factory
Zertifizierung: Lead free / RoHS Compliant
Modellnummer: AR25-AB02
Zahlung und Versand AGB:
Min Bestellmenge: 10
Preis: Contact for Sample
Verpackung Informationen: QFN-40
Lieferzeit: 5-8 Werktage
Zahlungsbedingungen: T/T, L/C, Western Union
Kontakt

AR25-AB02 25-Bit-reflektierender absoluter Drehcodeur mit benutzerprogrammierbarer Auflösung und hohem Temperaturbereich

Beschreibung
Teilenummer: AR25-AB02 Anzahl der Bits: 25 Bit
Ausgabetyp: BiSS-C Encodertyp: Absolutes
Impulse pro Revolution: 1000 Paket/Koffer: QFN-40

AR25-AB02 Integrierter Schaltkreis-Chip-Drehgeber 25-Bit reflektierender absoluter Single-Turn-Encoder
Produktübersicht

AR25-AB02 ist ein intelligenter, programmierbarer reflektierender 25-Bit-Absolut-Singleturn-Encoder, der für Anwendungen mit begrenztem Platzangebot entwickelt wurde. Dieser Encoder unterstützt Durchstecklösungen mit einem Durchmesser von bis zu 30 mm und bietet vom Benutzer programmierbare Auflösungen von 15-Bit- bis 25-Bit-Single-Turn-Absolutausgängen.

Der AR25-AB02 nutzt die fortschrittliche reflektive optische Kodierungstheorie und liefert eine hohe Positionsgenauigkeit mit einem Korrekturalgorithmus, der die Fähigkeiten magnetischer Kodierer übertrifft. Darüber hinaus liefert es differenzielle analoge Sinus/Cosinus- oder digitale inkrementelle ABIUVW-Signale mit konfigurierbaren CPRs und Polpaaren.

Spezifikationen
Produkt Encoder
Logikfamilie AR25
Paket/Koffer QFN-40
Anzahl der Bits 25 Bit
Versorgungsspannung – min 3,3 V, 4,5 V
Versorgungsspannung – max 3,6 V, 5,5 V
Montageart SMD/SMT
Minimale Betriebstemperatur -40 ℃
Maximale Betriebstemperatur +125 ℃
Hauptmerkmale
  • Vom Benutzer programmierbare absolute Auflösung: 15 Bit bis 25 Bit
  • Vom Benutzer programmierbare inkrementelle Ausgangsauflösungen (ABI) von 1 CPR bis 220 CPRs
  • Vom Benutzer programmierbare Kommutierungssignale (UVW) im Bereich von 1 bis 32 Polpaaren
  • Hochtemperaturbereich von -40 °C bis 125 °C, geeignet für die meisten Industriebetriebe
  • Dual-Mode-Betriebsspannungen von 3,3 V und 5 V ermöglichen Anwendungen in Handheld- und tragbaren Geräten
  • Multiturn-Integration: EHMT, Getriebe oder Batterie-Backup
  • Flexibilität des optischen Radius (ROP): Blindhohl- oder Durchgangswellenanwendungen
  • Eingebauter Leitungstransceiver für Protokoll mit wählbarer Fahrstärke
  • Automatische Genauigkeitskalibrierung mit konstanter Geschwindigkeit, die nur einen Klick entfernt ist
  • Wählbare Kommunikationsprotokolle: RS485 (2,5/5/10 Mbit/s), ESL (2,5/5/10 Mbit/s), SSI 2-Draht (bis zu 10 MHz), SPI 4-Draht (bis zu 10 MHz), BiSS-C (bis zu 10 MHz)
  • Unterstützung für externen Speicher bis zu 128 KB
  • Eingebauter Temperatursensor
  • Miniatur-QFN-Gehäuse zur Oberflächenmontage: 6 mm (L) × 6 mm (B) × 1,05 mm (H)
Anwendungen
  • Hochpräzise tragbare und handgehaltene Geräte
  • Miniaturmotor, Servomotor und Linearantrieb
  • Durchgangswellenmotor, Getriebemotor und Drehzahlminderer
  • Roboterautomatisierung und -technik
  • Fabrikautomation und Drohne
  • Medizinische und zahnmedizinische Geräte und Ausrüstung
