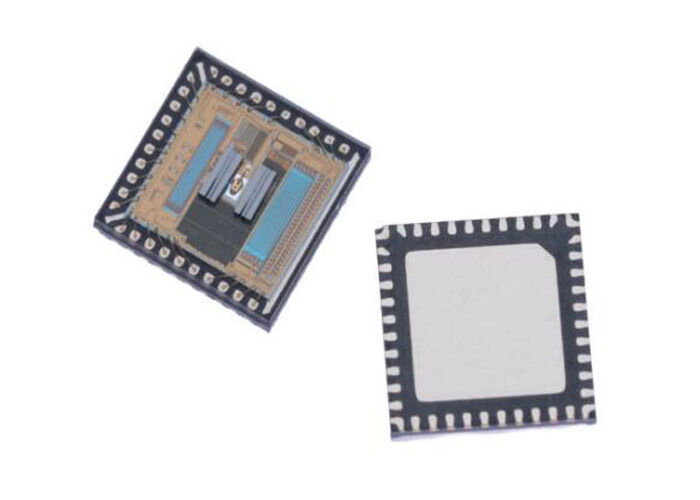

AR55-AS01 32-Bit Programmierbarer Hohlwellen-Absolute Encoder ASIC-Integrierter Schaltkreislaufchip

AR55-AS01 ist ein vielseitiger Absolutwertgeber-ASIC, der entwickelt wurde, um die wachsende Nachfrage nach durchgehenden Hohlwellen und linearen Anwendungen mit großem Durchmesser zu erfüllen. Es bietet eine Ein-Chip-Lösung mit der Flexibilität, ein breites Spektrum an Gesamtproduktdurchmessern von 65 mm bis 2682 mm zu unterstützen. Darüber hinaus unterstützt der AR55-AS01-Encoder lineare Absolut- oder Inkremental-Feedback-Lösungen mit einer Länge von bis zu 8,39 Metern.

• Intelligenter Absolutwertgeber-ASIC im oberflächenmontierbaren QFN-Gehäuse: 6 mm x 6 mm
• Vom Benutzer programmierbare absolute Auflösung von 1 Bit bis zu 32 Bit Single Turn
• Vom Benutzer programmierbare inkrementelle Ausgangsauflösung (ABI) von 1 bis 226 CPR
• Vom Benutzer programmierbares Kommutierungssignal (UVW) im Bereich von 1 bis 32 Polpaaren
• Differenzieller analoger Sinus-Cosinus-Ausgang
• Unterstützt Hohlwellen-Innendurchmesser von 46 mm bis 2,66 m
• Unterstützt lineare Codestreifenlängen von bis zu 8,33 Metern
• Unterstützt die Integration mit Broadcoms Energy-Harvesting-Multiturn-Zähler mit Wiegand-Technologie
• Hoher Temperaturbereich von -40 °C bis 115 °C, geeignet für die meisten Industriebetriebe
• Dual-Mode-Betriebsspannung von 3,3 V und 5 V ermöglicht eine einfache Kommunikation mit MCU und FPGA
• Wählbare Optionen für die Kommunikationsprotokolle SSI, SPI, RS485 oder Encoder Serial Link (ESL).
• Die Protokolloption BiSS-C ist ebenfalls verfügbar
• RoHS-Konformität

• Roboterautomatisierung und -technik
• Fabrikautomation und Drohnen
• Medizinische Geräte
• Autonome mobile Roboter (AMR)
• Fahrerlose Transportfahrzeuge (AGV)
• Linearantriebe und Lineartische
