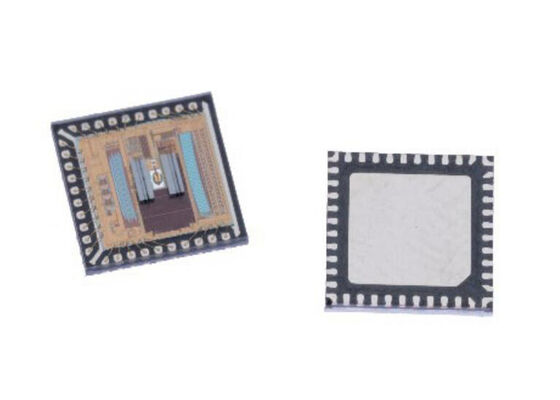

AR25DP-AS01 Intelligenter programmierbarer 25-Bit-Absolutwertgeber-ASIC mit QFN-40-Gehäuse und hohem Temperaturbereich

AR25DP-AS01 ist ein intelligenter programmierbarer 25-Bit-Absolutwertgeber-ASIC im Staubschutzgehäuse, der entwickelt wurde, um der wachsenden Nachfrage nach platzbeschränkten Anwendungen gerecht zu werden.

Diese Ein-Chip-Lösung unterstützt ein breites Spektrum an Gesamtdurchmessern von 30 mm bis 55 mm und Durchgangslochlösungen bis zu 30 mm Innendurchmesser. Der AR25DP-AS01 nutzt fortschrittliche reflektierende optische Kodierungstechnologie und liefert durch einen Korrekturalgorithmus eine hohe Positionsgenauigkeit, die magnetische Encoder nicht erreichen können.

• Miniatur-QFN-Gehäuse zur Oberflächenmontage: 6 mm (L) × 6 mm (B) × 0,7 mm (H)
• Vom Benutzer programmierbare Auflösungen:
  • Absolute Ausgabe: 15 Bit bis 25 Bit
  • Inkrementelle (ABI) Ausgabe: 1 CPR bis 220 CPR
  • Kommutierungssignale (UVW): 1 bis 32 Polpaare
• Hoher Temperaturbereich von -40 °C bis 125 °C
• Dual-Mode-Betriebsspannungen von 3,3 V und 5 V
• Multiturn-Integration: EHMT, Getriebe oder Batterie-Backup
• Flexibilität des optischen Radius (ROP): Sackloch oder Durchgangsloch (Coderad-ID bis zu 30 mm)
• Eingebauter Leitungstransceiver für Protokoll mit wählbarer Fahrstärke
• Einfache Signaloptimierung mit integrierter Kalibrierung
• Genauigkeitskalibrierung mit einer Rotation mit konstanter Geschwindigkeit oder mit einem Referenzencoder
• Wählbare Kommunikationsprotokolle:
  • RS-485 (2,5/5/10 Mbit/s)
  • ESL (2,5/5/10 Mbit/s)
  • SSI 2-Draht (bis 10 MHz)
  • SPI 4-Draht (bis zu 10 MHz)
  • BiSS-C (bis zu 10 MHz)
• Bis zu 128 KB externer, für den Benutzer zugänglicher EEPROM-Speicher
• Eingebauter Temperatursensor
• RoHS-konform

• Roboterautomatisierung und -technik
• Fabrikautomation und Drohnen
• Medizinische und zahnmedizinische Geräte und Ausrüstung
• Hochpräzise tragbare und handgehaltene Geräte
• Miniaturmotor, Servomotor und Linearantrieb
• Durchgangswellenmotor, Getriebemotor und Drehzahlminderer
