MR36-SD-14-F-LI 14-Pin-Hochdichte-Band-IDC-Anschluss mit vergoldeten Kontakten zur präzisen Positionierung

MR36-SD-14-F-LI 14-Pin-Hochdichte-Band-IDC-Anschluss mit vergoldeten Kontakten zur präzisen Positionierung
MR36-SD-14-F-LI 14-Pin-Hochdichte-Band-IDC-Anschluss mit vergoldeten Kontakten zur präzisen Positionierung

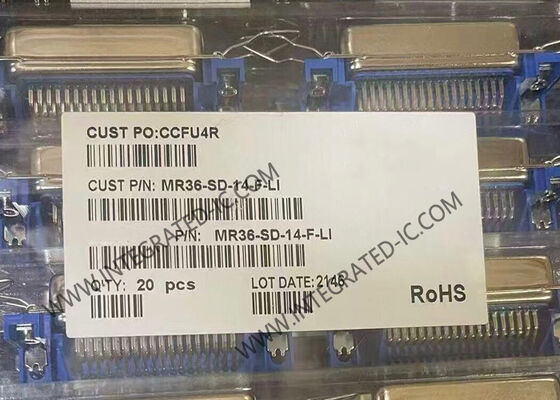

Großes Bild :  MR36-SD-14-F-LI 14-Pin-Hochdichte-Band-IDC-Anschluss mit vergoldeten Kontakten zur präzisen Positionierung

Produktdetails:
Herkunftsort: CN
Markenname: Original Factory
Zertifizierung: Lead free / RoHS Compliant
Modellnummer: MR36-SD-14-F-LI
Zahlung und Versand AGB:
Min Bestellmenge: 10
Preis: Contact for Sample
Verpackung Informationen: Standardpaket
Lieferzeit: 3-5 Werktage
Zahlungsbedingungen: TT
Versorgungsmaterial-Fähigkeit: 10000 Stück pro Tag
Kontakt

MR36-SD-14-F-LI 14-Pin-Hochdichte-Band-IDC-Anschluss mit vergoldeten Kontakten zur präzisen Positionierung

Beschreibung
Teilenummer: MR36-SD-14-F-LI Nennspannung: 250V
Isolationswiderstand: ≥1000 MΩ Betriebstemperatur: -55°C bis +125°C

MR36-SD-14-F-LI-Steckverbinder Miniatur-Band-IDC-Positionierungssteckverbinder

Der MR36-SD-14-F-LI ist ein Miniatur-IDC-Positionierungssteckverbinder für Flachbandkabel der MR36-Serie. Es wurde speziell für hochdichte, hochzuverlässige Board-to-Board- und Kabelverbindungen entwickelt, integriert Positionierungs- und Verriegelungsfunktionen und wird häufig in industriellen Steuerungen, medizinischen Geräten, Telekommunikationsterminals und Unterhaltungselektronik eingesetzt.

Modellaufschlüsselung
  • MR36:Seriencode, der einen Miniatur-Flachbandstecker mit einem Rastermaß von 0,085 Zoll (2,16 mm) und Spezifikationen der Serie 36 bezeichnet
  • SD:Buchse + IDC-Klemme, geeignet zum Crimpen auf Flachbandkabel
  • 14:14-polige Konfiguration, die die Signalübertragungsanforderungen für mittlere bis niedrige Kanalzahlen erfüllt
  • F:Gegabelte Boardlocks verbessern die Positionierung der Leiterplatte und die Vibrationsfestigkeit
  • LI:Installierte Federriegel sorgen für eine Schnappverriegelung, um eine Trennung zu verhindern
Wichtige Spezifikationen
Mechanische Eigenschaften
  • Kontaktmaterial: Phosphorbronze, bietet hervorragende Elastizität und Beständigkeit bei wiederholten Steckzyklen
  • Kontaktbeschichtung: Vergoldet über Nickel (AU ON NI) auf der Anschlussfläche, verzinnt auf der Anschlussfläche
  • Isoliermaterial: technischer Kunststoff der Güteklasse UL94V-0, flammhemmend und hitzebeständig
  • Steckzyklen: ≥500 Zyklen, um stabile Elastizität und zuverlässigen Kontakt zu gewährleisten
  • Positionierungsstruktur: Eingebaute Positionierungsstifte + Leiterplattenverriegelungen sorgen für eine präzise Leiterplattenmontage
Elektrische Eigenschaften
  • Nennstrom: 3A pro Kanal
  • Nennspannung: 250 V Wechselstrom
  • Isolationswiderstand: ≥1000 MΩ (500 V DC)
  • Kontaktwiderstand: ≤20 mΩ
  • Betriebstemperatur: -55 °C bis +125 °C
Physikalische Eigenschaften
  • Rastermaß: 0,085 Zoll (2,16 mm), hochdichtes Layout
  • Anzahl der Pins: 14 Pins, einreihige Ausführung
  • Montagemethode: Durchstecklöten
  • Anschlusstyp: IDC-Crimp, kompatibel mit Flachbandkabeln mit 1,27 mm Rastermaß
Wichtige Designvorteile
  • Präzise Positionierung + doppelte Verriegelung: Positionierungsstifte und Gabelplattenverriegelung sorgen für eine kinderleichte Leiterplattenausrichtung
  • Effiziente, lötfreie IDC-Montage: Direktes Crimpen macht Löten überflüssig
  • Hochzuverlässiges Kontaktsystem: Federkontakte aus Phosphorbronze mit Goldbeschichtung bieten Oxidationsbeständigkeit
  • Geeignet für raue Umgebungen: flammhemmendes Isoliermaterial gemäß UL94V-0, großer Betriebstemperaturbereich
  • Kompaktes, miniaturisiertes Design: Einreihiges 14-Pin-Layout mit 0,085-Zoll-Raster spart Platz auf der Leiterplatte
Typische Anwendungen
  • Industrielle Steuerung: Interne Signalverbindungen für SPS, Sensormodule und industrielle Touchscreens
  • Medizinische Geräte: Board-to-Board-Verbindungen für Patientenmonitore, Ultraschallgeräte
  • Kommunikationsterminals: Interne Niederspannungssignalübertragung für Router und Switches
  • Unterhaltungselektronik: Interne Verbindungen für Smart-Home-Geräte und Fahrzeugelektronik
  • Test und Messung: Signalschnittstellenanschlüsse für Testinstrumente
