PSMN2R4-30YLD N-Kanal-MOSFET-Transistor mit 30V Abfluss-zu-Quell-Spannung 2,4mΩ Rds On und 100A kontinuierlicher Abflussstrom

PSMN2R4-30YLD N-Kanal-MOSFET-Transistor mit 30V Abfluss-zu-Quell-Spannung 2,4mΩ Rds On und 100A kontinuierlicher Abflussstrom
PSMN2R4-30YLD N-Kanal-MOSFET-Transistor mit 30V Abfluss-zu-Quell-Spannung 2,4mΩ Rds On und 100A kontinuierlicher Abflussstrom

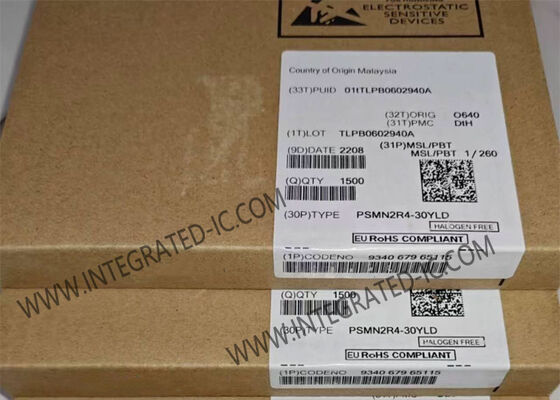

Großes Bild :  PSMN2R4-30YLD N-Kanal-MOSFET-Transistor mit 30V Abfluss-zu-Quell-Spannung 2,4mΩ Rds On und 100A kontinuierlicher Abflussstrom

Produktdetails:
Herkunftsort: CN
Markenname: Original Factory
Zertifizierung: Lead free / RoHS Compliant
Modellnummer: PSMN2R4-30YLD
Zahlung und Versand AGB:
Min Bestellmenge: 10
Preis: Contact for Sample
Verpackung Informationen: SOT-669-5
Lieferzeit: 3-5 Werktage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10000 Stück pro Tag
Kontakt

PSMN2R4-30YLD N-Kanal-MOSFET-Transistor mit 30V Abfluss-zu-Quell-Spannung 2,4mΩ Rds On und 100A kontinuierlicher Abflussstrom

Beschreibung
Teilenummer: PSMN2R4-30YLD Drain-Source-Spannung (Vdss): 30 V
Strom – kontinuierlicher Abfluss (Id) bei 25 °C: 100A (Tc) Antriebsspannung (Max. Rds Ein, Min. Rds Ein): 4.5V, 10V
Rds On (Max) @ Id, Vgs: 2.4mOhm @ 25A, 10V Vgs(th) (Max) @ Id: 2,2 V bei 1 mA

PSMN2R4-30YLD Integrierter Schaltkreis-Chip N-Kanal 30 V 2,4 mΩ Logikpegel-MOSFET-Transistoren
Produktübersicht

PSMN2R4-30YLD N-Kanal-Anreicherungsmodus-MOSFET mit Logikpegel-Gate-Ansteuerung im LFPAK56-Gehäuse. Das NextPowerS3-Portfolio, das die einzigartige „SchottkyPlus“-Technologie nutzt, bietet einen hohen Wirkungsgrad und eine niedrige Spitzenleistung, die normalerweise mit MOSFETs mit integrierter Schottky- oder Schottky-ähnlicher Diode verbunden ist, jedoch ohne problematischen hohen Leckstrom. NextPowerS3 eignet sich besonders für hocheffiziente Anwendungen mit hohen Schaltfrequenzen.

Technische Spezifikationen
Parameter Wert
Transistorpolarität N-Kanal
Anzahl der Kanäle 1 Kanal
Vds – Drain-Source-Durchbruchspannung 30 V
Id – Kontinuierlicher Entladestrom 100 A
Rds On – Drain-Source-Widerstand 2,4 mOhm
Vgs – Gate-Source-Spannung -20 V, 20 V
Vgs th – Gate-Source-Schwellenspannung 1,2 V
Qg – Gate-Ladung 31,3 nC
Minimale Betriebstemperatur -55 °C
Maximale Betriebstemperatur +175 °C
Pd – Verlustleistung 106 W
Kanalmodus Erweiterung
Konfiguration Einzel
Herbstzeit 13,9 ns
Produkttyp MOSFETs
Aufstiegszeit 27,5 ns
Transistortyp 1 N-Kanal
Typische Ausschaltverzögerungszeit 17,4 ns
Typische Einschaltverzögerungszeit 16,3 ns
Teilenummer-Aliase 934067965115
Stückgewicht 91,420 mg
Hauptmerkmale
  • Extrem niedrige QG, QGD und QOSS für hohe Systemeffizienz, insbesondere bei höheren Schaltfrequenzen
  • Superschnelles Umschalten mit Soft-Recovery; S-Faktor > 1
  • Geringe Spannungsspitzen und Überschwingungen für Designs mit geringer EMI
  • Einzigartige „SchottkyPlus“-Technologie; Schottky-ähnliche Leistung mit < 1 µA Leckage bei 25 °C
  • Optimiert für 4,5-V-Gate-Antrieb
  • Geringe parasitäre Induktivität und Widerstand
  • Hochzuverlässiges Power-SO8-Gehäuse mit Clip-Bond- und Lötchip-Befestigung; Kein Kleber, keine Drahtverbindungen, geeignet für 175 °C
  • Wellenlötbar; Freiliegende Anschlüsse für eine optimale visuelle Lötinspektion
Anwendungen
  • Integrierte DC-zu-DC-Lösungen für Server und Telekommunikation
  • Sekundärseitige Synchrongleichrichtung in Telekommunikationsanwendungen
  • Spannungsreglermodule (VRM)
  • Point-of-Load (POL)-Module
  • Stromversorgung für V-Core, ASIC, DDR, GPU, VGA und Systemkomponenten
  • Bürsten- und bürstenlose Motorsteuerung
