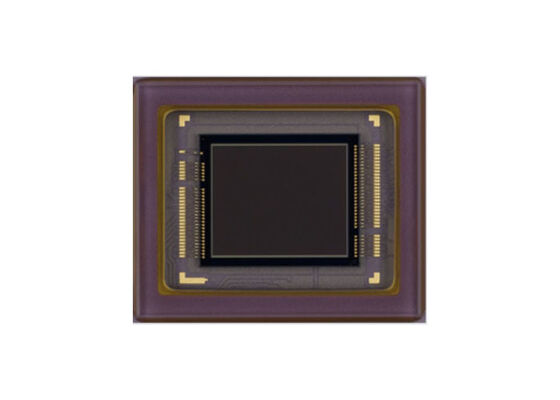

IMX832-AQR1 CMOS-Bildsensor mit quadratischem Pixelarray, 2,12 M effektiven Pixeln und geringem Stromverbrauch

IMX832-AQR1 ist ein aktiver CMOS-Festkörperbildsensor mit einer Diagonale von 6,45 mm (Typ 1/2,8) und einem quadratischen Pixelarray und 2,12 M effektiven Pixeln. Dieser Chip arbeitet mit einer analogen 3,3-V-, einer digitalen 1,1-V- und einer 1,8-V-Schnittstellen-Dreifachstromversorgung und zeichnet sich durch einen geringen Stromverbrauch aus. Hohe Empfindlichkeit, geringer Dunkelstrom und kein Verschmieren werden durch den Einsatz von R-, G- und B-Primärfarbmosaikfiltern erreicht. Dieser Chip verfügt über einen elektronischen Verschluss mit variabler Ladungsintegrationszeit.

• Bildgröße: Diagonale ca. 6,45 mm (Typ 1/2,8). 2,13 Megapixel, alle Pixel
• Gesamtzahl der Pixel: ca. 1936 (H) × 1120 (V). 2,16 Megapixel
• Anzahl effektiver Pixel: ca. 1936 (H) × 1100 (V). 2,12 Megapixel
• Anzahl der aktiven Pixel: ca. 1936 (H) × 1096 (V). 2,12 Megapixel
• Anzahl der empfohlenen Aufnahmepixel: ca. 1920 (H) × 1080 (V). 2,07 Megapixel
• Elementarzellengröße: 2,9 μm (H) × 2,9 μm (V)
• Optisches Schwarz: Horizontale (H) Richtung: Vorne 0 Pixel, hinten 0 Pixel; Vertikale (V) Richtung: Vorne 20 Pixel, hinten 0 Pixel
• Dummy: Horizontale (H) Richtung: Vorne 0 Pixel, hinten 0 Pixel; Vertikale (V) Richtung: Vorne 0 Pixel, hinten 0 Pixel
• Paket: 114-Pin-LGA

• Aktive CMOS-Pixelpunkte
• Eingebauter Timing-Einstellschaltkreis, H/V-Treiber und serieller Kommunikationsschaltkreis
• Eingangsfrequenz: 24 MHz / 27 MHz / 37,125 MHz / 72 MHz / 74,25 MHz
• Anzahl der empfohlenen Aufnahmepixel: ca. 1920 (H) × 1080 (V). 2,07 Megapixel
• Auslesemodi: All-Pixel-Scanmodus, horizontaler/vertikaler 2/2-Zeilen-Binning-Modus, Fensterbeschneidungsmodus
• Horizontale/vertikale Richtung – normaler/invertierter Auslesemodus
• Ausleserate: Maximale Bildrate im All-Pixel-Scan-Modus: 12 Bit: 60 Bilder/s, 10 Bit: 90 Bilder/s
• High Dynamic Range (HDR)-Funktion: Digital Overlap HDR, Clear HDR
• Synchronisierungsfunktion der Sensoren
• Verschlussfunktion mit variabler Geschwindigkeit (Auflösung 1H-Einheit)
• 10-Bit/12-Bit-A/D-Wandler
• CDS/PGA-Funktion: 0 dB bis 30 dB: Analog Gain 30 dB (Schrittweite 0,3 dB), 30,3 dB bis 72 dB: Analog Gain 30 dB + Digital Gain 0,3 dB bis 42 dB (Schrittweite 0,3 dB)
• Unterstützt I/O: serielle CSI-2-Datenausgabe (2 Lane / 4 Lane) RAW10 / RAW12-Ausgabe

Überwachungskameras
