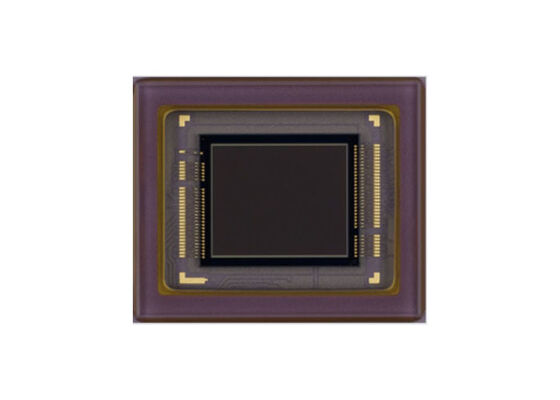

IMX678-AAQR1 CMOS-Bildsensor mit diagonaler 8,86 mm Größe 8,40 M Effektive Pixel und geringer Stromverbrauch

IMX678-AAQR1 ist ein aktiver CMOS-Festkörperbildsensor vom Typ 1/1,8 mit einer Diagonale von 8,86 mm (Typ 1/1,8), einem quadratischen Pixelarray und 8,40 M effektiven Pixeln. Dieser Chip arbeitet mit einer analogen 3,3-V-, einer digitalen 1,1-V- und einer 1,8-V-Schnittstellen-Dreifachstromversorgung und zeichnet sich durch einen geringen Stromverbrauch aus. Hohe Empfindlichkeit, geringer Dunkelstrom und kein Verschmieren werden durch den Einsatz von R-, G- und B-Primärfarbmosaikfiltern erreicht. Dieser Chip verfügt über einen elektronischen Verschluss mit variabler Ladungsintegrationszeit.

• Bildgröße: Diagonale ca. 8,86 mm (Typ 1/1,8). 8,40 Megapixel, alle Pixel
• Gesamtzahl der Pixel: ca. 3856 (H) × 2200 (V). 8,48 Megapixel
• Anzahl effektiver Pixel: ca. 3856 (H) × 2180 (V). 8,40 Megapixel
• Anzahl der aktiven Pixel: ca. 3856 (H) × 2176 (V). 8,39 Megapixel
• Anzahl empfohlener Aufnahmepixel: ca. 3840 (H) × 2160 (V). 8,29 Megapixel
• Elementarzellengröße: 2,0 μm (H) × 2,0 μm (V)
• Optisches Schwarz: Horizontale (H) Richtung: Vorne 0 Pixel, hinten 0 Pixel; Vertikale (V) Richtung: Vorne 20 Pixel, hinten 0 Pixel
• Paket: 132-Pin-LGA

• Aktive CMOS-Pixelpunkte
• Eingebauter Timing-Einstellschaltkreis, H/V-Treiber und serieller Kommunikationsschaltkreis
• Eingangsfrequenz: 13,5 MHz / 18 MHz / 24 MHz / 27 MHz / 36 MHz / 37,125 MHz / 72 MHz / 74,25 MHz
• Anzahl empfohlener Aufnahmepixel: ca. 3840 (H) × 2160 (V). 8,29 Megapixel
• Auslesemodus: All-Pixel-Scanmodus, horizontaler/vertikaler 2/2-Zeilen-Binning-Modus, Fensterbeschneidungsmodus
• Horizontale/vertikale Richtung – normaler/invertierter Auslesemodus
• Ausleserate: Maximale Bildrate im All-Pixel-Scan-Modus: 12 Bit: 60 Bilder/s, 10 Bit: 72 Bilder/s
• High Dynamic Range (HDR)-Funktion: Digital Overlap HDR, Clear HDR
• Synchronisierungsfunktion der Sensoren
• Verschlussfunktion mit variabler Geschwindigkeit (Auflösung 1H-Einheiten)
• CDS/PGA-Funktion: 0 dB bis 30 dB: Analog Gain 30 dB (Schritthöhe 0,3 dB); 30,3 dB bis 72 dB: Analoge Verstärkung 30 dB + Digitale Verstärkung 0,3 dB bis 42 dB (Schrittweite 0,3 dB)
• Unterstützt I/O: serielle CSI-2-Datenausgabe (2 Lanes / 4 Lanes / 8 Lanes / 4 Lanes × 2 Kanäle)
• RAW10 / RAW12-Ausgabe
• Beidseitig entspiegeltes Glas

Überwachungskameras
