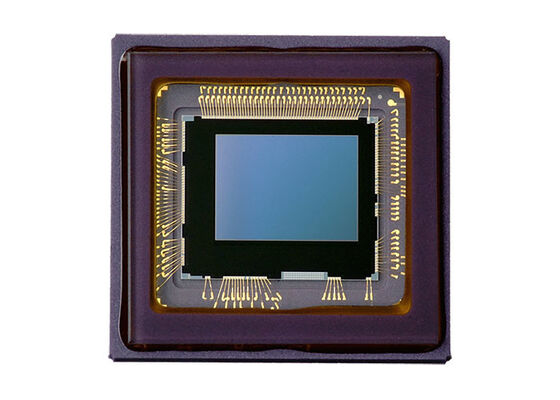

IMX570PLR-C CMOS-Bildsensor mit Quadratpixel und Hintergrundbeleuchtung für ToF-Kameras mit maximaler Bildrate von 56 fps

IMX570PLR-C ist ein vollständig integrierter ToF-Kamerasensor (Time-of-Flight) mit einer Diagonale von 4,0 mm (Typ 1/4,5) und 640 × 480, der für 3D-Anwendungen wie Gestenerkennung, aktive Steuerung und Erfassung der realen Welt entwickelt wurde. Dieser speziell für FA-/Sicherheitsanwendungen entwickelte Sensor gibt Korrelationsdaten zurück, wenn er mit einer gepulsten IR-Lichtquelle verwendet wird, und ermöglicht die Ableitung von Tiefen- und Zuverlässigkeitsbildern mit einer Auflösung von 640 × 480.

Der Sensor verfügt über einen integrierten Beleuchtungscontroller und kann über eine SPI-Schnittstelle konfiguriert und gesteuert werden. Es arbeitet mit einer analogen 2,7-V-, einer digitalen 1,2-V- und einer 1,8-V-Schnittstellen-Dreifachstromversorgung und bietet so einen geringen Stromverbrauch.

• Bildgröße: Diagonale 4,0 mm (Typ 1/4,5)
• Gesamtzahl der Pixel: ca. 648 (H) × 516 (V). 0,334 Megapixel
• Anzahl effektiver Pixel: ca. 648 (H) × 488 (V). 0,316 Megapixel
• Anzahl der aktiven Pixel: ca. 640 (H) × 480 (V). 0,307 Megapixel
• Elementarzellengröße: 5,0 μm (H) × 5,0 μm (V)
• Substratmaterial: Silizium
• Gehäuse: 76-Pin-LGA 9,50 mm (H) × 8,70 mm (V)

• Von hinten beleuchteter Time-of-Flight-Bildsensor
• Hohes Signal-Rausch-Verhältnis (SNR)
• Optischer Time-of-Flight-Sensor vom Typ 1/4,5 (optische Fläche 3,2 × 2,4 mm²)
• 5 × 5 μm² Pixel
• 640 × 480 Time-of-Flight-Pixel
• Volle Auflösung bei max. 56 Bildern/s (4 Phasen/Bild)
• Auslesefunktion für Pixel-Binning
• Unabhängiges Spiegeln und Spiegeln
• Serielle CSI-2-Datenausgabe (MIPI 2lane, 1440 Mbit/s/Lane, D-PHY-Spezifikation Version 1.2 kompatibel)
• Serielle I2C-Kommunikation (Unterstützt I2C „Fast-Mode“ / „Fast-Mode Plus“)
• SPI-Master für die Peripheriekonfiguration
• Demodulationsfrequenz bis 120 MHz
• Integrierte Verschlussfunktion
• 192 Bit OTP für Benutzer
• Eingebauter Temperatursensor
