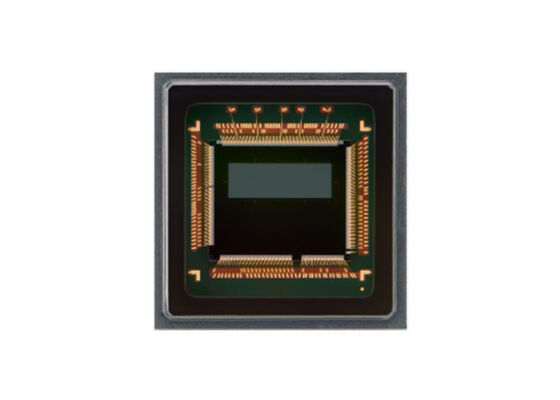

IMX560-AAMV Sensor IC Diagonal 6,25 mm SPAD ToF Tiefensensor mit Signalverstärkungspixeln
IMX560-AAMV Sensor IC Diagonal 6,25 mm SPAD ToF Tiefensensor mit Signalverstärkungspixeln
Beschreibung des Produkts
IMX560-AAMV ist ein diagonaler 6,25 mm (Typ 1/2.9) Single Photon Avalanche Diode (SPAD) ToF Tiefensensor mit Signalverstärkungspixeln.,die 3D-Distanzbilder können anhand der Entfernungsdaten erzeugt werden, so dass eine Messdistanz von bis zu 300 m erreicht wird.Die Anzahl der SPADs (Größe eines Makropixels) zum Zeitpunkt des Bereichsbetriebs kann entsprechend der Anwendung angepasst werden.
Der Abstand wird durch eine 1 GHz-Probenahme ermittelt.und die Funktion der Erstellung eines Histogramms mit einer ToF-Breite von 2024 Bins (2024 ns) und einer Graustufenbreite von 12 Bit ermöglicht die Erkennung von Echo und Spitzen des ausgestrahlten Lichts aus dem ErgebnisDie Umgebungslicht-Eliminationsfunktion sorgt für einen stabilen Betrieb unter Sonnenlicht und ermöglicht Entfernungsmessungen mit einem hohen dynamischen Bereich.Die Funktion zur Steuerung der Lichtemissionszeit kompensiert die Zeitverzögerung zwischen Laseremission und EmpfangAusgestattet mit Echo- und Spitzenerkennungsfunktionen, unterschiedlichen Datenausgabe-Modi, digitaler Signalverarbeitung und mehr, ist es optimiert, um die Leistung und Funktionalität zu erfüllen, die von LiDAR erforderlich sind.
Spezifikationen
- Bildgröße: Diagonale 6,25 mm (Typ 1/2,9)
- SPAD-Einheitszellgröße: 10,08 μm (H) × 10,08 μm (V)
- Größe des Elements: 3 (H) × 3 (V) SPAD-Pixel
- Anzahl physikalisch aktiver SPAD-Pixel: 600 (H) × 189 (V) ca. 110 k SPAD-Pixel
- Anzahl der effektiven SPAD-Pixel: 597 (H) × 168 (V) ca. 100 k SPAD-Pixel
- Substratmaterial: Silizium
- Packung: 152-Stift BGA 15,35 mm (H) × 15,65 mm (V)
Eigenschaften
- SPAD-Signalverstärkungspixel
- Anzahl der effektiven SPAD-Pixel: 597 (H) × 168 (V) ca. 100 k SPAD-Pixel
- CRA: 0 Grad
- Eingangsfrequenzen: 16 MHz, 20 MHz, 24 MHz, 30 MHz
- Außenkommunikationsschnittstellen: I2C, SPI
- Ausgangsoberfläche: MIPI CSI-2 Serienausgang (4 Spuren / 2 Spuren)
- Ablesemodi: Linienmodus, Arraymodus
- Ausgabeformate: Daten-Ausgabe-Modus (RAW12, ToF-Breite: 2024 Behälter, Graustufenbreite: 12 Bit), Echo-Ausgabe-Modus (RAW12, ToF-Breite: 2024 Behälter, Graustufenbreite: 12 Bit),Ausgangsmodus des Histogramms (RAW12), ToF Breite: 2024 Behälter, Graustufenbreite: 12 Bits)
- Variable Pixelgröße, Funktion der Interessengebiet (ROI)
- Umgebungslichtüberwachungsfunktion (Umgebungslichtzählbreite: 22 Bit)
- Emissionszeitregelungsfunktion
- Funktion zur Erzeugung von Histogrammen
- Funktionen zur Echo- und Spitzenerkennung
Anwendungen
- FA LiDAR-Kameras
- Industrielle LiDAR-Kameras
