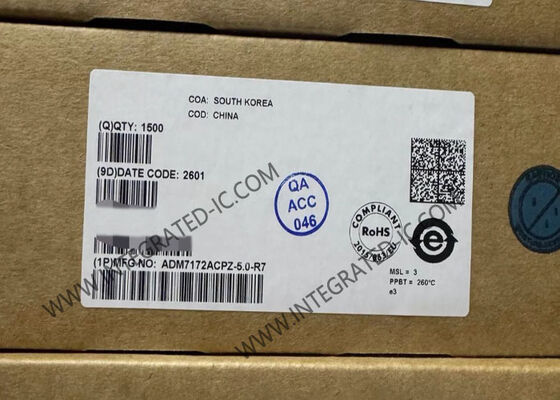

ADM7172ACPZ-5.0 2A linearer Regler mit niedrigem Ausfall mit hohem PSRR und 5V Festleistung LDO-Spannungsregler

ADM7172ACPZ-5.0 ist ein CMOS-Low-Dropout-Linearregler (LDO), der von 2,3 V bis 6,5 V arbeitet und einen Ausgangsstrom von bis zu 2 A liefert. Dieser LDO mit hohem Ausgangsstrom ist ideal für die Regelung von Hochleistungs-Analog- und Mixed-Signal-Schaltkreisen, die von 6-V- bis hin zu 1,2-V-Schienen betrieben werden. Mithilfe einer fortschrittlichen proprietären Architektur bietet der ADM7172ACPZ-5.0 eine hohe Stromversorgungsunterdrückung und geringes Rauschen und erreicht mit nur einem kleinen 4,7-µF-Keramik-Ausgangskondensator ein hervorragendes Leitungs- und Lasttransientenverhalten. Die Lastübergangsreaktion beträgt typischerweise 1,5 μs für einen Lastsprung von 1 mA auf 1,5 A.

• Eingangsspannungsbereich: 2,3 V bis 6,5 V
• Maximaler Laststrom: 2 A
• Geringes Rauschen: 5 µV rms unabhängig von der Ausgangsspannung bei 100 Hz bis 100 kHz
• Schnelle Einschwingreaktion: 1,5 μs für einen Lastschritt von 1 mA auf 1,5 A
• 60 dB PSRR bei 100 kHz
• Niedrige Dropout-Spannung: 172 mV bei 2 A Last, VOUT = 3 V
• Anfangsgenauigkeit: −0,5 % (Minimum), +1 % (Maximum)
• Genauigkeit über Leitung, Last und Temperatur: ±1,5 %
• Ruhestrom, IGND = 0,7 mA ohne Last
• Niedriger Abschaltstrom: 0,25 μA bei VIN = 5 V
• Stabil mit kleinem 4,7 µF-Keramik-Ausgangskondensator
• Einstellbare und feste Ausgangsspannungsoptionen: 1,2 V bis 5,0 V
• Einstellbarer Ausgang von 1,2 V bis VIN − VDO
• Präzisionsaktivierung
• Einstellbarer Sanftanlauf
• 8-poliges 3 mm × 3 mm LFCSP-Gehäuse

• Regelung für rauschempfindliche Anwendungen: ADC- und DAC-Schaltungen, Präzisionsverstärker, PLLs/VCOs und Takt-ICs
• Kommunikation und Infrastruktur
• Medizin und Gesundheitswesen
• Industrie und Instrumentierung
