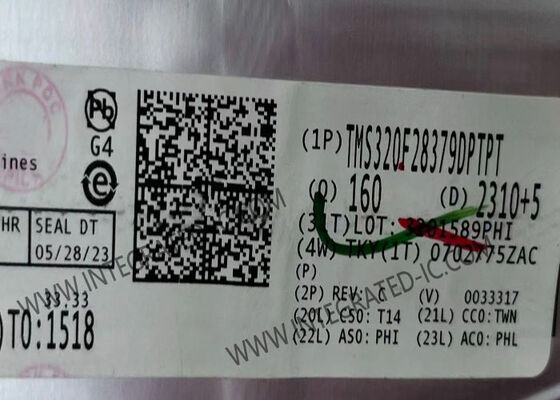

TMS320F28379DPTPT Mikrocontroller MCU Dual-Core C2000TM 32-Bit Echtzeit-Mikrocontroller

TMS320F28379DPTPT Mikrocontroller MCU Dual-Core C2000™ 32-Bit Echtzeit-Mikrocontroller

Produktbeschreibung von TMS320F28379DPTPT
TMS320F28379DPTPT ist eine leistungsstarke 32-Bit-Gleitkomma-Mikrocontroller-Einheit (MCU), die für fortschrittliche Regelungsanwendungen wie industrielle Motorantriebe entwickelt wurde; Solarwechselrichter und digitale Stromversorgung; Elektrofahrzeuge und Transportmittel; und Erfassung und Signalverarbeitung. Um die Anwendungsentwicklung zu beschleunigen, sind das DigitalPower Software Development Kit (SDK) für C2000 MCUs und das MotorControl Software Development Kit (SDK) für C2000™ MCUs verfügbar. Der TMS320F28379DPTPT unterstützt eine neue Dual-Core-C28x-Architektur, die die Systemleistung deutlich steigert. Die integrierten Analog- und Steuerungsperipheriegeräte ermöglichen es Entwicklern außerdem, Steuerungsarchitekturen zu konsolidieren und den Einsatz von Multiprozessoren in High-End-Systemen zu eliminieren.

Spezifikationen von TMS320F28379DPTPT

Merkmale von TMS320F28379DPTPT
Dual-Core-Architektur
Zwei TMS320C28x 32-Bit-CPUs
200 MHz
IEEE 754 Gleitkommaeinheit (FPU) mit einfacher Genauigkeit
Trigonometrische Mathematikeinheit (TMU)
Viterbi/Komplexe Mathematikeinheit (VCU-II)
Zwei programmierbare Control Law Accelerators (CLAs)
200 MHz
IEEE 754-Gleitkommaanweisungen mit einfacher Genauigkeit
Führt Code unabhängig von der Haupt-CPU aus
On-Chip-Speicher
512 KB (256 kW) oder 1 MB (512 kW) Flash (ECC-geschützt)
172 KB (86 KW) oder 204 KB (102 KW) RAM (ECC-geschützt oder paritätsgeschützt)
Dual-Zonen-Sicherheit, die die Entwicklung durch Dritte unterstützt
Eindeutige Identifikationsnummer
Uhr- und Systemsteuerung
Zwei interne Null-Pin-10-MHz-Oszillatoren
Quarzoszillator auf dem Chip
Watchdog-Timer-Modul mit Fenster
Fehlende Takterkennungsschaltung
1,2-V-Kern, 3,3-VI/O-Design
Systemperipheriegeräte
Zwei externe Speicherschnittstellen (EMIFs) mit ASRAM- und SDRAM-Unterstützung
Zwei 6-Kanal-DMA-Controller (Direct Memory Access).
Bis zu 169 individuell programmierbare, gemultiplexte General-Purpose Input/Output (GPIO)-Pins mit Eingangsfilterung
Erweiterter Peripheral Interrupt Controller (ePIE)
Unterstützung mehrerer Low-Power-Modi (LPM) mit externer Aktivierung
Kommunikationsperipheriegeräte
USB 2.0 (MAC + PHY)
Unterstützung für eine 12-polige 3,3-V-kompatible Universal Parallel Port (uPP)-Schnittstelle
Zwei Controller Area Network (CAN)-Module (pin-bootfähig)
Drei Hochgeschwindigkeits-SPI-Ports (bis zu 50 MHz) (Pin-bootfähig)
Zwei mehrkanalige gepufferte serielle Ports (McBSPs)
Vier serielle Kommunikationsschnittstellen (SCI/UART) (pin-bootbar)
Zwei I2C-Schnittstellen (Pin-bootfähig)
Analoges Subsystem
Bis zu vier Analog-Digital-Wandler (ADCs)
16-Bit-Modus
Jeweils 1,1 MSPS (bis zu 4,4 MSPS Systemdurchsatz)
Differenzeingänge
Bis zu 12 externe Kanäle
12-Bit-Modus
Jeweils 3,5 MSPS (bis zu 14 MSPS Systemdurchsatz)
Single-Ended-Eingänge
Bis zu 24 externe Kanäle
Einzelnes Sample-and-Hold (S/H) auf jedem ADC
Hardwareintegrierte Nachbearbeitung von ADC-Wandlungen
Sättigungs-Offset-Kalibrierung
Fehler bei der Sollwertberechnung
High-, Low- und Nulldurchgangsvergleich mit Interrupt-Fähigkeit
Erfassung der Trigger-zu-Sample-Verzögerung
Acht Fensterkomparatoren mit 12-Bit-Digital-Analog-Wandler-Referenzen (DAC).
Drei 12-Bit-gepufferte DAC-Ausgänge
Verbesserte Steuerungsperipherie
24 Pulsweitenmodulator-Kanäle (PWM) mit erweiterten Funktionen
16 Kanäle für hochauflösenden Pulsweitenmodulator (HRPWM).
Hohe Auflösung auf A- und B-Kanal von 8 PWM-Modulen
Dead-Band-Unterstützung (sowohl bei Standard- als auch bei hoher Auflösung)
Sechs Enhanced Capture (eCAP)-Module
Drei Enhanced Quadrature Encoder Pulse (eQEP)-Module
Acht Eingangskanäle des Sigma-Delta-Filtermoduls (SDFM), 2 parallele Filter pro Kanal
Standardmäßige SDFM-Datenfilterung
Komparatorfilter für schnelles Handeln bei außerhalb des Bereichs
Konfigurierbarer Logikblock (CLB)
Erweitert die vorhandene Peripheriekapazität
Unterstützt Positionsmanagerlösungen

Anwendungen von TMS320F28379DPTPT
• Mittel-/Kurzstreckenradar
• Steuerung des Traktionsumrichtermotors
• HVAC-Großhandelsmotorsteuerung
• Automatisierte Sortierausrüstung
• CNC-Steuerung
• AC-Ladestation (Stapel).
• DC-Ladestation (Stapel).
• Leistungsmodul für die Ladestation für Elektrofahrzeuge
• Energiespeicher-Stromumwandlungssystem (PCS)
• Zentralwechselrichter
• Solarenergie-Optimierer
• String-Wechselrichter
• Wechselrichter- und Motorsteuerung
• Integriertes (OBC) und kabelloses Ladegerät
• Linearmotor-Segmentsteuerung
• Servoantriebs-Steuermodul
• BLDC-Motorantrieb mit AC-Eingang
• BLDC-Motorantrieb mit Gleichstromeingang
• Industrieller AC-DC
• Dreiphasige USV
