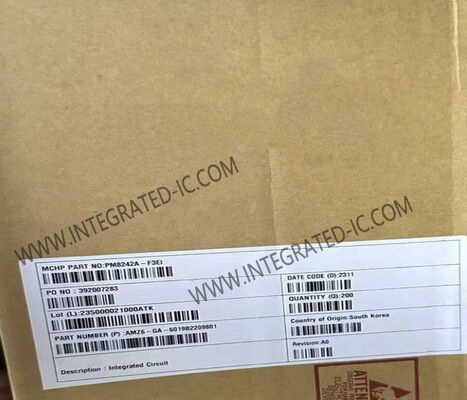

PM8242A-F3EI Integrierter Schaltkreis-Chip, 12 Gbit/s, 24-Port-Smart-I/O-Controller für die Speicherung
SmartIOC SAS-I/O-Controller-Produkte bieten zuverlässige HBA-Funktionalität mit ultrahoher Leistung und branchenführendem Betrieb mit geringem Stromverbrauch. Diese SmartIOCs bieten beispiellose Flexibilität zusammen mit einer breiten Palette an Standardfunktionen, die für die anspruchsvollsten Serverspeicheranwendungen ausgelegt sind.
PM8242A-F3EI bietet optionale Hardware-RAID 0/1/10/5-Modi der Einstiegsklasse ohne externen DRAM. Diese Geräte bieten außerdem zusätzliche dedizierte RAID-fähige Boot-Ports.
PM8242A-F3EI unterstützt Microsemi Smart Storage-Lösungstreiber für alle wichtigen Betriebssysteme und einen umfassenden Satz an Verwaltungstools, einschließlich einer GUI und CLI.
Spezifikationen
- Produkttyp:IOC-Controller
- Portanzahl unterstützte Geräte:24
- Generation:12 Gbit/s
- Schnittstelle:8-Lane PCIe Gen 3
- RAID-Level:0, 1, 10, 5
- Physikalische Abmessungen:27 mm x 27 mm
Hauptmerkmale
- 24 12G SAS/SATA-Ports mit RAID 0, 1, 10, 5, 50, 6 und 60 mit Hardwarebeschleunigung und ohne zusätzliche Host-Softwareanforderungen
- Zwei zusätzliche 6G SAS/SATA-Boot-Ports
- Führt Hardware-RAID 5 ohne zusätzliche Kosten ein
- Flexible Konfiguration für den RAID-Modus
- Unabhängig vom Modus ist kein DDR-Speicher erforderlich
- Kompatibel mit Smart Storage-Lösungstreibern für alle wichtigen Betriebssysteme und einheitlichen Verwaltungsdienstprogrammen für Smart Storage-Lösungen
HBA-Funktionen
- Permanente Protokollierung und Bindung
- Bis zu 1,6 Mio. IOPS-Leistung (4.000 zufällige Lesevorgänge)
- Bis zu 6,9 GB/s Bandbreite
- Unterstützung für Transport Layer Retry (TLR).
- Multi-Initiator (Host)/Clustering für SAS
- TRIM- und UNMAP-Unterstützung für SSDs
- SAS-Dual-Path-Failover (RAID-Stack verwaltet Aktiv/Standby)
- Unterstützung des Baseboard Management Controllers (BMC) mit Management Component Transport Protocol (MCTP) über PCIe oder I2C
- Unterstützung für native 4K-Sektoren
- Unterstützung für Hot-Plug-Laufwerke
- Energieverwaltungsmodi des Adapters
- SMART-Diagnosezugriff
- SMP-Befehle mit ARCONF
- Unterstützt acht Lanes von PCIe 3.0 zum Host, wobei jede Lane PCIe Gen 3-Raten von bis zu 8,0 Gbit/s unterstützt
- Gehäuseverwaltung: SES-2/3 SGPIO: SFF-8485; IBPI: SFF-8489; SGPIO als virtuelles SES-Gehäuse: SFF-8448
RAID-Funktionen der Einstiegsklasse
- Flexible Konfiguration für den RAID-Modus
- Dynamische Sektorreparatur
- Unterstützung mehrerer LUNs
- Unterstützung für bis zu 238 Rohgeräte
- Unterstützung für bis zu 32 Zielgeräte im RAID-Modus
- Unterstützt bis zu acht logische SAS/SATA/RAID-Volumes
- Spiegel teilen und kombinieren
- Copyback-Hot-Spare
- Zeigt Rohgeräte am Connector an
- RAID-Build-Modi: Schnellinitialisierung, Hintergrundinitialisierung, Schnelle Paritätsinitialisierung
- Heal-Array und Move-Array
- Unterstützung für bootfähige Arrays
- Laufwerk löschen
- Konfigurierbare Stripe-Größe
- Schlechte Streifenmarkierung
- Hot-Spare-Support (dediziert, global oder vorausschauend)
- Permanente Protokollierung für RAID und HBA
- Unterstützung für native 4K-Sektoren im RAID
Dienstprogramme zur Speicherverwaltung
- MaxView-GUI
- ARCCONF-CLI
- Event Monitor (Ereignisprotokollierung und E-Mail-Benachrichtigungen)
- VSphere-Plug-in
- OpenStack-Plugin
- Smart Storage Administrator-CLI
Tools zur Einrichtung und Fehlerbehebung
- UEFI HII-Konfigurationstool
- STRG-A Legacy-BIOS-Konfigurationstool
- ChipLink-Diagnosetools
Betriebssystemunterstützung
Umfangreiche Betriebssystemunterstützung umfasst wichtige Softwareversionen für Windows/Server, VMware ESXi, Red Hat Enterprise Linux, SUSE Enterprise Linux, Ubuntu, CentOS, XenServer, Fedora, Debian und Solaris.
Zertifizierung für Microsoft WHQL, VMware IOVP und VMwareVSAN.
Hochgeschwindigkeits-I/O
- x8 PCIe Gen 3 8 GT/s (unterstützt 8 GT/s, 5 GT/s, 2,5 GT/s)
- PCIe-konformes Link-Training und manuelle PHY-Konfiguration
- 24x SAS-3 PHYs für Hochgeschwindigkeitsziele (SAS 12 Gbit/s, 6 Gbit/s, 3 Gbit/s oder SATA 6 Gbit/s, 3 Gbit/s, 1,5 Gbit/s)
- 2x SAS-2 PHYs für Startgeräte (SAS 6 Gbit/s, 3 Gbit/s oder SATA 6 Gbit/s, 3 Gbit/s, 1,5 Gbit/s)
- SAS- oder SATA-Betrieb auf PHY-Basis
- Unabhängige, pro Kanal wählbare Hochgeschwindigkeitsausgänge unterstützen mehrere programmierbare Stufen von Pre-Emphasis und Ausgangshub
- Mehrere programmierbare Ebenen der Empfangsentzerrung
- Integrierter Widerstandsabschluss
- Automatische Aushandlung der Verbindungsgeschwindigkeit
- Der Decision Feedback Equalizer bietet eine robuste Wiederherstellung von 12-Gbit/s-SAS-Signalen über verlustbehaftete Kanäle
Peripherie-I/O-Schnittstellen
Hinweis: Einige Peripherie-I/O-Schnittstellenpins sind gemultiplext
- Acht Multi-Master- und sieben Master-Only-Zweidrahtschnittstellen (TWIs) unterstützen variable Bitraten von bis zu 400 Kbit/s
- Zwei branchenübliche 16750 UARTs
- Sieben SFF-8485-kompatible serielle GPIO-Ports (SGPIO).
- Bis zu 30 GPIO-Ports je nach SGPIO-Port-Konfiguration
- Firmware-API für die Peripheriesteuerung, einschließlich Funktionen wie Aktivitäts-LED, UART-Konfiguration, Zonenkonfiguration, Kommunikation zwischen Prozessoren und Gehäusesteuerung
Produkt-Highlights
- Branchenführender Durchsatz
- Kompatibel mit Microsemi Smart Storage-Lösungstreibern für alle wichtigen Betriebssysteme und deren einheitlichen Verwaltungsdienstprogrammen
- Zwei zusätzliche 6G SAS/SATA-Boot-Ports mit RAID 1-Unterstützung
- RAID 0, 1, 10, 5 mit Hardwarebeschleunigung und ohne zusätzliche Host-Softwareanforderungen
- Unabhängig vom Modus ist kein DDR-Speicher erforderlich
- Der PM8243 unterstützt die Controller-basierte Verschlüsselung maxCrypto
