AW21012QNR 12-Kanal-LED-Treiber mit 256-Level-PWM- und I2C-Schnittstelle

AW21012QNR 12-Kanal-LED-Treiber mit 256-Level-PWM- und I2C-Schnittstelle
AW21012QNR 12-Kanal-LED-Treiber mit 256-Level-PWM- und I2C-Schnittstelle

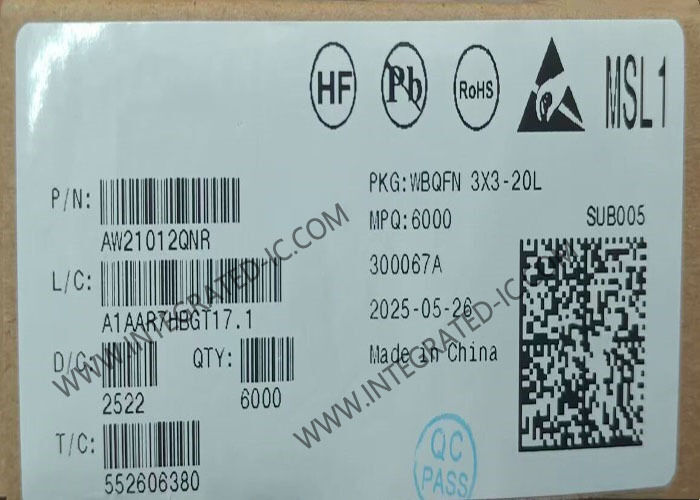

Großes Bild :  AW21012QNR 12-Kanal-LED-Treiber mit 256-Level-PWM- und I2C-Schnittstelle

Produktdetails:
Place of Origin: CN
Markenname: Original Factory
Zertifizierung: Lead free / RoHS Compliant
Model Number: AW21012QNR
Zahlung und Versand AGB:
Minimum Order Quantity: 10
Preis: Contact for Sample
Packaging Details: QFN-20
Delivery Time: 3-5 work days
Payment Terms: T/T
Supply Ability: 10000 Pieces per Day
Kontakt

AW21012QNR 12-Kanal-LED-Treiber mit 256-Level-PWM- und I2C-Schnittstelle

Beschreibung
Part Number: AW21012QNR Channel: 12
Global Current Level: 256 Power Supply (Max): 5.5V

AW21012QNR Integrierter Schaltkreis-Chip 12 Multifunktions-LED-Treiber mit I2C-Schnittstelle
Produktbeschreibung

AW21012QNR ist ein 12-Kanal-Multifunktions-LED-Treiber. Jeder Kanal verfügt über eine individuelle 8-Bit-Gleichstromeinstellung zur Farbmischung und eine maximale 12-Bit-PWM-Auflösung zur Helligkeitssteuerung. Es wird empfohlen, dass der Gesamtstrom jedes Kanals 40 mA beträgt und über das Register und den externen Widerstand REXT konfiguriert wird.

Der Gruppensteuerungsmodus, das autonome Atemmuster und der schnelle RGB-Steuerungsmodus sorgen für eine flexible, hocheffiziente Lichteffektprogrammierung und eine schnelle Aktualisierung der Anzeige.

Die programmierbare Spread-Spectrum-Technologie wird verwendet, um EMI und hörbare Geräusche zu reduzieren, die durch MLCC verursacht werden, wenn LEDs gleichzeitig ein- oder ausgeschaltet werden.

AW21012QNR kann mit minimalem Stromverbrauch ausgeschaltet werden, indem entweder der EN-Pin nach unten gezogen oder die Software-Abschaltfunktion verwendet wird.

AW21012QNR ist im QFN-Gehäuse mit 3 mm x 3 mm x 0,75 mm und 20 l erhältlich. Er arbeitet mit 2,7 V bis 5,5 V über einen Temperaturbereich von -40 °C bis +85 °C.

Spezifikationen
Kanal 12
Globales aktuelles Niveau 256
Aktuelle Stufen zum Farbmischen 256
Aktuelle Stufen zum Dimmen 4096
Ladeanzeige NEIN
Steuerschnittstelle IIC
Stromversorgung (max.) (V) 5.5
Globaler maximaler Strom (mA) 40
IO-Level (V) 1,8 3,3
Audiosynchronisierung. NEIN
Stromversorgung (min.) (V) 2.7
Automatischer Atem JA
Temperatur -40℃~85℃
Merkmale
  • 12-Kanal-RGB-LED-Treiber
  • Globale Gleichstromkonfiguration mit 256 Stufen
  • Individuelles 4096-Stufen-PWM zum Dimmen
  • Einzelne 256-Stufen-Stufen zum Farbmischen
  • Dither-Funktion
  • Hochpräzise Stromsenken
  • Fehler von Gerät zu Gerät: ±5 %
  • Kanal-zu-Kanal-Fehler: ±5 %
  • Reduzierung von EMI und hörbarem Rauschen
  • Funktion zur Steuerung der Anstiegsgeschwindigkeit
  • Flexible Steuerung des LED-Lichtmusters
  • LED-Unterbrechungs-/Kurzschlusserkennung pro Kanal
  • Automatischer Energiesparmodus, wenn alle LEDs > 32 ms aus sind
  • Unterspannungssperre und Übertemperaturschutz
  • 1-MHz-I2C-Schnittstelle, 4 wählbare Adressen: 20h, 21h, 24h, 25h
  • Stromversorgung: 2,7 V ~ 5,5 V
  • QFN 3mmX3mmX0,75mm-20L-Gehäuse
Anwendungen
  • Handy
  • Tastatur
  • PDA/MP3/MP4/CD/Mini-Display
  • Smart-Home-Gerät
