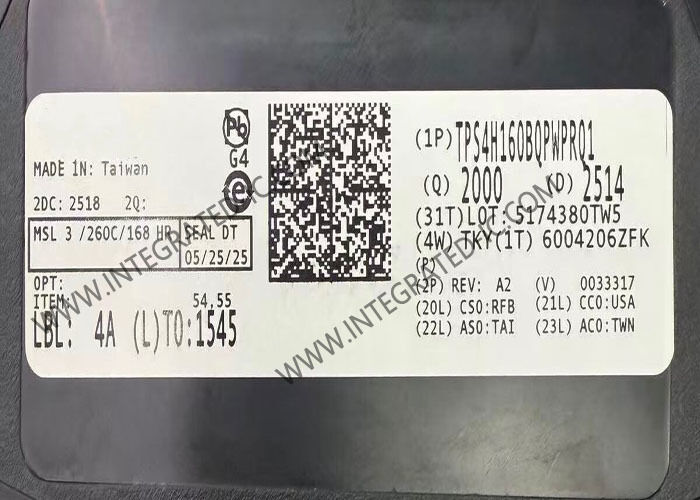

TPS4H160BQPWPRQ1 Integrierter Schaltkreislauf Chip 40V 160mΩ 4-Kanal Automobil Smart High-Side Switch

TPS4H160BQPWPRQ1 Integrierter Schaltkreis Chip 40V 160mΩ 4-Kanal Automotive Smart High-Side Switch

Produktbeschreibung von TPS4H160BQPWPRQ1
Der TPS4H160BQPWPRQ1 ist ein voll geschützter Quad-Channel Smart High-Side-Schalter mit vier integrierten 160mΩ NMOS-Leistungs-FETs.

Spezifikationen von TPS4H160BQPWPRQ1

Merkmale von TPS4H160BQPWPRQ1
Qualifiziert für Automobilanwendungen
AEC-Q100 qualifiziert mit folgenden Ergebnissen:
Gerätetemperaturklasse 1: –40°C bis 125°C Umgebungstemperaturbereich
Gerät HBM ESD-Klassifizierungsstufe H3A
Gerät CDM ESD-Klassifizierungsstufe C4B
Funktionale Sicherheit-fähig
Dokumentation verfügbar zur Unterstützung des Designs von funktionalen Sicherheitssystemen
Quad-Channel 160mΩ Smart High-Side-Schalter mit vollständiger Diagnose
Version A: Open-Drain-Digitalausgang
Version B: Strommessungs-Analogausgang
Breiter Betriebsspannungsbereich von 3,4V bis 40V
Ultra-niedriger Standby-Strom: <500nA
Hochpräzise Strommessung: ±15% bei Lasten >25mA
Einstellbare Strombegrenzung mit externem Widerstand, ±15% bei Lasten >500mA
Schutz
Kurzschluss gegen Masse durch Strombegrenzung (intern oder extern)
Thermisches Abschalten mit Latch-Off-Option und thermischem Swing
Negative Spannungsklemme für induktive Lasten mit optimierter Anstiegsgeschwindigkeit
Schutz bei Verlust von Masse und Verlust von Batterie
Diagnose
Überstrom- und Kurzschluss-gegen-Masse-Erkennung
Leerlauf- und Kurzschluss-gegen-Batterie-Erkennung
Globale Fehleranzeige für schnelle Unterbrechung
28-Pin thermisch verbesserter PWP-Sockel

Anwendungen von TPS4H160BQPWPRQ1
ADAS-Module
Automotive-Display-Modul
Karosseriesteuermodul
