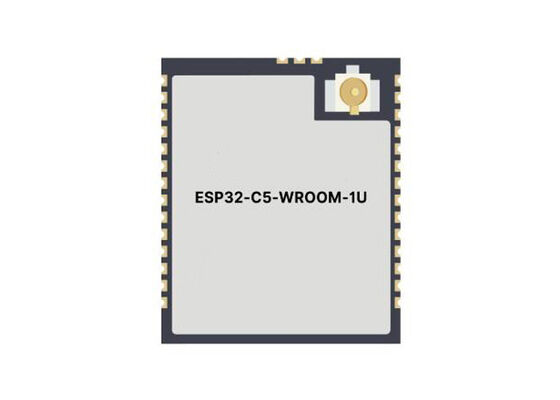

ESP32-C5-WROOM-1U-N8R8 Modul für drahtlose Kommunikation Dual-Band Wi-Fi 6 Modul
Produktübersicht
ESP32-C5-WROOM-1U-N8R8 ist ein Dual-Band-Wi-Fi 6 (802.11ax) -Modul, das auf der Grundlage des ESP32-C5-Chips entwickelt wurde und Multi-Protokoll-Kommunikation einschließlich Bluetooth 5 (LE), Zigbee und Thread (802.11ax) unterstützt.15.4) mit einem 32-Bit-RISC-V-Einzelkern-Prozessor mit einer Taktgeschwindigkeit von bis zu 240 MHz, verbunden mit einer großzügigen Speicherkonfiguration mit 8 MB Flash und 8 MB PSRAM,Es ist speziell für High-End-IoT entwickelt, intelligente Haushalts- und Industriegeräte, die eine hohe Bandbreite, geringe Latenz und Multi-Protokoll-Konnektivität erfordern.
Technische Spezifikation
| RF-Familie/Standard |
802.15.4, Bluetooth, WLAN |
| Protokoll |
802.11b/g/n/ac/ax, Bluetooth V5.0, Gewinde, Zigbee® |
| Modulation |
CCK, DSSS, OFDM, O-QPSK |
| Häufigkeit |
2.412 GHz ~ 2.484 GHz, 5.18 GHz ~ 5.885 GHz |
| Datenrate |
150 Mbps |
| Leistung - Leistung |
19.5 dBm |
| Empfindlichkeit |
- 106,5 dBm |
| Serielle Schnittstellen |
ADC, GPIO, I2C, I2S, JTAG, PCM, PWM, SDIO, SPI, UART, USB |
| Antenntyp |
Antenne nicht enthalten |
| Verwendete Schaltanlage / Teil |
Einheit für die Überwachung der Luftfahrt |
| Speichergröße |
8 MB Flash und 8 MB PSRAM |
| Spannung - Versorgung |
3V bis 3,6V |
| Strom - Empfang |
85 mA ~ 128 mA |
| Strom - Übertragung |
105 mA ~ 397 mA |
| Typ der Montage |
Oberflächenbefestigung |
| Betriebstemperatur |
-40 °C bis 85 °C (TA) |
| Packung / Gehäuse |
28-SMD-Modul |
Wesentliche Merkmale
- Dual-Band Wi-Fi 6 mit hoher Leistung, unterstützt 2,4 GHz und 5 GHz; Wi-Fi 6 bietet höhere Gleichzeitigkeit, geringere Latenz und stärkere Interferenzbeständigkeit,Während die TWT-Technologie die Akkulaufzeit erheblich optimiert.
- Eine Triple-in-One-Multi-Protokoll-Single-Chip-Lösung, die Wi-Fi 6 + BLE 5 + Zigbee/Thread integriert, mit Unterstützung für das Matter-Protokoll, was es ideal für Smart Home-Gateways macht,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W.
- Eine großzügige Speicherkonfiguration von 8 MB Flash + 8 MB PSRAM ermöglicht die Ausführung komplexer Firmware, großflächiger Benutzeroberflächen, Webserver und Machine-Learning-Modelle ohne Bedarf an externem Speicher.
- Stabilität in industrieller Hinsicht: breiter Temperaturbereich von -40°C bis 85°C, ESD-Schutz und Stromüberwachung, so dass es für das industrielle IoT, Außengeräte und Automobilelektronik geeignet ist.
- Flexible Ausführung externer Antennen: Die IPEX-Schnittstelle unterstützt den Anschluss von Antennen mit hohem Gewinn, wodurch die Signaldeckung und die Wanddurchdringung verbessert werden.mit einer Breite von mehr als 20 mm,.
Anwendungen
- Smart Home
- Industrieautomation
- Gesundheitsversorgung
- Verbraucherelektronik
- Intelligente Landwirtschaft
- POS-Maschinen
- Dienstleistungsroboter
- Audio-Geräte
- Allgemeine IoT-Sensorhubs mit geringer Leistung
- Allgemeine IoT-Datenlogger mit geringer Leistung
- Wi-Fi + Bluetooth-Netzwerkkarte
Andere vorhandene elektronische Komponenten
| Teilnummer |
Paket |
| Dies gilt für die in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführten Erzeugnisse. |
12-XFQFN |
| Einheitliche Datenbank |
8-SON |
| ISO 6721FBQDRQ1 |
8-SOIC |
| XIO2000AZAY |
175-LFBGA |
| DS90LV028AQDQFRQ1 |
8-WSON |
| Die Daten sind in der Tabelle 1 aufgeführt. |
14-VSON |
| TRSF3232EIRGTR |
16-VQFN |
| TSB82AF15TPZTEP |
100-TQFP |
| TPS25750SRSMR |
32-VQFN |
| XIO1100ZWSR |
100-LFBGA |
| Einheitliche Datenbank |
14-SOIC |
| ISO 7320FCQDQ1 |
8-SOIC |
| TPS25821DSSR |
12-WSON |
| TCAN1044AVDRQ1 |
8-SOIC |
| TCAN1044ADRQ1 |
8-SOIC |
| TCAN1144DMTRQ1 |
14-VSON |
| TCAN1044VDDFR |
SOT-23-8 |
| TCAN1044DRQ1 |
8-SOIC |
| TCAN1044DRBRQ1 |
8-SON |
| TCAN1046DMTRQ1 |
14-VSON |
| TCAN1044VDRQ1 |
8-SOIC |
| TCAN1146DMTRQ1 |
14-VSON |
| TCAN1044VDDFRQ1 |
SOT-23-8 |
| TCAN1145DYYRQ1 |
SOT-23-14 |
| TCAN1042HGVDRQ1 |
8-SOIC |
| TCAN1042DRBRQ1 |
8-VSON |
| TCAN1051GVDRBRQ1 |
8-VSON |
| TCAN1051HGVDRQ1 |
8-SOIC |
| TCAN1044AVDDFRQ1 |
SOT-23-8 |
| TCAN1051HGDRBRQ1 |
8-VSON |
Häufig gestellte Fragen
Q. Sind Ihre Produkte originell?
A: Ja, alle Produkte sind Original, neues Original Import ist unser Ziel.
F: Welche Zertifikate haben Sie?
A: Wir sind ein ISO 9001:2015 zertifiziertes Unternehmen und Mitglied der ERAI.
F: Können Sie kleine Bestellung oder Probe unterstützen? Ist die Probe kostenlos?
A: Ja, wir unterstützen die Bestellung von Proben und kleine Bestellung. Die Kosten für Proben sind je nach Bestellung oder Projekt unterschiedlich.
F: Wie kann ich meine Bestellung versenden?
A: Wir verwenden Express zum Versand, wie DHL, Fedex, UPS, TNT, EMS. Wir können auch Ihren vorgeschlagenen Spediteur verwenden.Die Produkte werden in guter Verpackung sein und die Sicherheit gewährleisten und wir sind für Produktschäden an Ihrer Bestellung verantwortlich.
F: Was ist mit der Vorlaufzeit?
A: Wir können Bestandteile innerhalb von 5 Werktagen versenden. Wenn keine Bestände vorhanden sind, bestätigen wir die Lieferzeit für Sie basierend auf Ihrer Bestellmenge.
