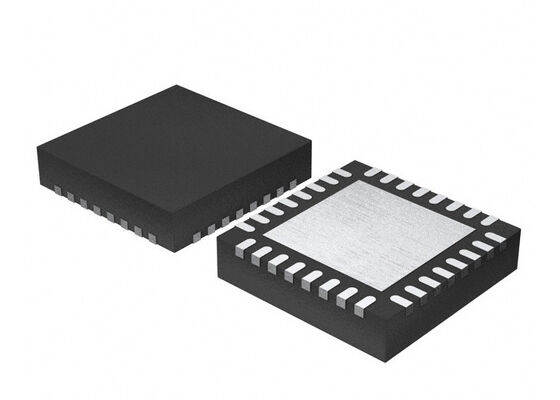

STPM34TR Integrierter Schaltkreislauf-Chip Hochgenauigkeit Einphasenmessung IC QFN-32

STPM34TR Integrierter Schaltkreis Chip Hochpräziser Einphasen-Mess-IC QFN-32

Produktbeschreibung des STPM34TR
Die STPM34TR Einphasen-Mess-ICs sind eine ASSP-Familie, die für die hochpräzise Messung von Leistung und Energie in Stromleitungssystemen unter Verwendung von Rogowski-Spulen, Stromwandlern oder Shunt-Stromsensoren entwickelt wurde. Diese Geräte liefern momentane Spannungs- und Stromwellenformen und berechnen Effektivwerte von Spannung und Strom, Wirk-, Blind- und Scheinleistung sowie Energie. Die STPM34TR Mixed-Signal-ICs bestehen aus einem analogen und einem digitalen Teil. Der analoge Teil besteht aus bis zu zwei programmierbaren Verstärkern mit geringem Rauschen und geringem Offset sowie bis zu vier 24-Bit-Sigma-Delta-ADCs der 2. Ordnung, zwei Bandlücken-Spannungsreferenzen mit unabhängiger Temperaturkompensation, einem Low-Drop-Spannungsregler und DC-Puffern. Der digitale Teil besteht aus einer digitalen Filterstufe, einem festverdrahteten DSP, DFE am Eingang und einer seriellen Kommunikationsschnittstelle (UART oder SPI). Diese sind vollständig konfigurierbar und ermöglichen eine schnelle digitale Systemkalibrierung an einem einzigen Punkt über den gesamten dynamischen Strombereich.

Spezifikationen des STPM34TR

Merkmale des STPM34TR
Genauigkeit der Wirkleistung:
< 0,1% Fehler über 5000:1 Dynamikbereich
< 0,5% Fehler über 10000:1 Dynamikbereich
Übertrifft die Normen EN 50470-x, IEC 62053-2x, ANSI12.2x für AC-Wattmeter für 50-60 Hz
Genauigkeit der Blindleistung:
< 0,1% Fehler über 2000:1 Dynamikbereich
Zweimodale Scheinenergieberechnung
Momentane und gemittelte Leistung
Effektiv- und Momentanwerte von Spannung und Strom
Erkennung (Sag und Swell) und Überwachung von Unter- und Überspannung
Erkennung und Überwachung von Überstrom
UART- und SPI-Serienschnittstelle mit programmierbarer CRC-Polynomprüfung
Programmierbare LED- und Interrupt-Ausgänge
Vier unabhängige 24-Bit-Sigma-Delta-ADCs der 2. Ordnung
Zwei programmierbare Chopper-stabilisierte rauscharme und nieder-Offset-Verstärker
Bandbreite 3,6 kHz bei -3 dB
Vcc-Versorgungsbereich 3,3 V ± 10%
Versorgungsstrom Icc 4,3 mA (STPM32)
Eingangstaktfrequenz 16 MHz, Xtal oder externe Quelle
Zwei Präzisions-Spannungsreferenzen: 1,18 V mit unabhängiger programmierbarer TC, 30 ppm/°C typ.
Interner Low-Drop-Regler bei 3 V (typ.)
QFN-Gehäuse
Betriebstemperatur von -40 °C bis +105 °C

Anwendungen des STPM34TR
Industrie
Energieerzeugung und -verteilung
Automatisierung von Haushalten, Gebäuden und Städten
Messwesen
