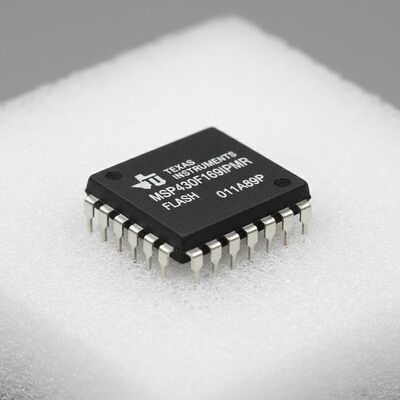

MSP430F169IPMR Mikrocontroller MCU
Ultralow Power 16-Bit 8MHz MSP430 Mikrocontroller mit fortschrittlichem Leistungsmanagement und umfassender Peripherieintegration für tragbare Messanwendungen.
Produktübersicht
Die MSP430F169IPMR-Ultralow-Power-Mikrocontroller-Serie bietet mehrere Gerätekonfigurationen mit spezialisierten Peripheriegeräten für verschiedene Anwendungen.Kombination mit fünf NiedrigleistungsmodiDas Gerät verfügt über eine leistungsstarke 16-Bit-RISC-CPU, 16-Bit-Register und konstante Generatoren für eine optimale Codeeffizienz.Der digital gesteuerte Oszillator (DCO) ermöglicht ein schnelles Aufwachen vom Niedrigleistungsmodus zum aktiven Modus in weniger als 6 μs.
Technische Spezifikation
| Parameter |
Spezifikation |
| Kerngröße |
16 Bit |
| Geschwindigkeit |
8MHz |
| Verbindungsfähigkeit |
I2C, SPI, UART/USART |
| Peripheriegeräte |
Bräunlich ausgestellte Erkennung/Wiederherstellung, DMA, POR, PWM, WDT |
| Anzahl der E/Ausgänge |
48 |
| Programmspeichergröße |
60KB (60K x 8 + 256B) |
| Programmspeichertypen |
Flasch |
| EEPROM-Größe |
- |
| RAM-Größe |
2K x 8 |
| Spannungsversorgung |
1.8V ~ 3.6V |
| Datenumwandler |
Einheit für die Bereitstellung von Daten über die Anwendungsbedingungen |
| Typ des Schwingers |
Inneres |
| Betriebstemperatur |
-40 °C bis 85 °C (TA) |
Wesentliche Merkmale
- Niedrigspannungsbereich: 1,8 V bis 3,6 V
- Ultrageringer Stromverbrauch: Aktivmodus: 330 μA bei 1 MHz, 2,2 V
- Standby-Modus: 1,1 μA
- Fünf Energiesparmodi
- Aufwachen aus dem Standby-Modus in weniger als 6 μs
- 16-Bit-RISC-Architektur, 125-ns Anweisungszykluszeit
- Drei-Kanal-interne DMA
- 12-Bit-Analog-Digital (A/D) -Konverter mit interner Referenz, Sample-and-Hold und Autoscan-Funktion
- Dual 12-Bit-Digital-Analog (D/A) -Konverter mit Synchronisierung
- 16-Bit-Timer_A mit drei Erfassungs-/Vergleichsregistern
- 16-Bit-Timer_B mit drei oder sieben Erfassung/Vergleich mit Schattenregistern
- An-Chip-Vergleicher
- Serielle Kommunikationsoberfläche (USART0) - Funktionen als asynchrone UART- oder synchrone SPI- oder I2C-Schnittstelle
- Serial Communication Interface (USART1) - Funktionen als asynchrone UART- oder synchrone SPI-Schnittstelle
- Versorgungsspannungsüberwacher/Monitor mit programmierbarer Spannungserkennung
- Ausfallmelder
- Bootstrap-Ladegerät
- Serielle Bordprogrammierung, keine externe Programmierspannung erforderlich
- Programmierbarer Code-Schutz durch Sicherungsschutz
Typische Anwendungen
Sensorsysteme, industrielle Steuerungsanwendungen, Handzähler und andere tragbare Messgeräte.
Verwandte Bestandteile
| Teilnummer |
Paket |
| NTMFS005N10MCLT1G |
5-DFN |
| NTP125N65S3H |
TO-220-3 |
| Die in Absatz 1 genannten Anforderungen gelten nicht für die in Absatz 1 genannten Fahrzeuge. |
TO-247-4 |
| NTP055N65S3H |
TO220-3 |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. |
TO-247-4 |
| NTMYS5D3N04CTWG |
LFPAK4 |
| NXV65HR82DZ1 |
16-SSIP |
| Die in Absatz 1 genannte Regelung gilt nicht. |
TO247-3 |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen, die mit einem Fahrzeug ausgestattet sind. |
TO-247-4 |
| Die in Absatz 1 Buchstabe a genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt. |
TO-247-3 |
| NTHL020N090SC1 |
TO247-3 |
| NTMFSC0D9N04CL |
8-DFN |
| NTPF082N65S3F |
TO-220F-3 |
| Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten. |
TO247-3 |
| NTMFD5C470NLT1G |
8-DFN |
| NTMTS0D7N04CTXG |
8-DFNW |
| FAM65V05DF1 |
27-PowerDIP |
| NXH35C120L2C2S1G |
26-DIP |
| NXH25C120L2C2SG |
26-DIP |
| Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für alle Fahrzeuge, für die die Genehmigung erteilt wurde. |
26-DIP |
| NXH350N100H4Q2F2P1G |
42-PIM |
| NXH35C120L2C2ESG |
26-DIP |
| NXH35C120L2C2SG |
26-DIP |
| NXH50C120L2C2ESG |
26-DIP |
| NFAP0560L3TT |
SIP29 |
| NXH50M65L4Q1SG |
56-PIM |
| FAM65CR51DZ2 |
12-SSIP |
| NXH300B100H4Q2F2PG |
27-PIM |
| NXH25T120L2Q1PTG |
44-PIM |
| NXH50M65L4C2SG |
27-DIP |
