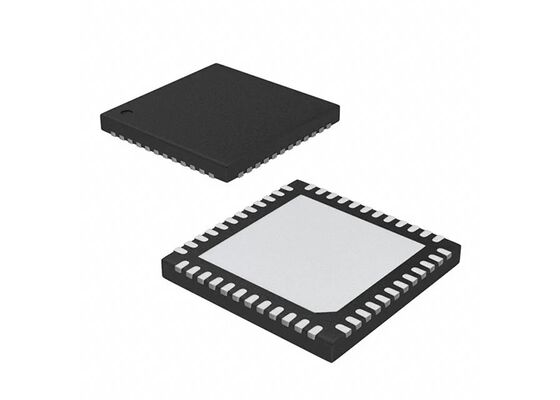

IW7039 Integrierter Schaltkreis-Chip
Hochpräziser 32-Kanal-LED-Hintergrundbeleuchtungstreiber mit integrierten Stromsenken für HDR-LCD-Displays
Produktübersicht
Der IW7039 LED-Treiber für LCD-Hintergrundbeleuchtung integriert 32 Präzisionsstromsenken mit fortschrittlicher digitaler Steuerungstechnologie zur Verbesserung der Helligkeitsregelung in direkt hinterleuchteten High Dynamic Range (HDR)-Displays. Der digitale Steuerblock nutzt die BroadLED™ Adaptive Switch-Technologie von Renesas, die die thermische Leistung verbessert, indem sie den Spannungsabfall über jede LED-Kette optimiert und gleichzeitig eine präzise Anpassung mit nicht sortierten LEDs ermöglicht.
Der IW7039 verwendet außerdem die patentierte AnyMode™-Dimmtechnologie von Renesas, die umfassende, einfache und flexible Optionen zur Verbesserung der Bildqualität von HDR-Displays bietet. Er unterstützt kontinuierliche PWM-Signale oder sehr schmale PWM-Burst-Signale, die vollständig mit der Videofrequenz synchronisiert sind, bei gleicher oder höherer Frequenz. Das PWM-Tastverhältnis kann in jedem Videobild mit benutzerkonfigurierbaren End- oder Anfangsverzögerungen aktualisiert werden, was mehr Optionen zur Reduzierung von Bewegungsunschärfe und zur Verbesserung des Kontrastverhältnisses bietet.
Hauptmerkmale
- 32-Kanal-LED-Treiber mit internen MOSFET-Stromsenken
- Interne Stromsollwertwiderstände - keine externen Widerstände erforderlich
- Maximale Ausgangsspannung pro Kanal 65V
- Patentierte BroadLED™ Adaptive Switch-Modus-Technologie für hohe Stromanpassung bei maximaler Effizienz
- Reduziert die Anforderungen an die Verlustleistung
- Ermöglicht die Verwendung von günstigeren, locker sortierten LED-Arrays für niedrigere Stücklistenkosten
- Unterstützt 12V (9V bis 16V) oder 5V Versorgungsspannung
- AnyMode™ umfassende Dimmsteuerung verbessert die Bildqualität
- 12-Bit PWM-Dimmung, 10-Bit unabhängige analoge Dimmung
- Kopf-, End-, Mittelmodus-PWM-Ausrichtungen zur Reduzierung von Bewegungsunschärfe
- PWM-Dimmbereich: 0% bis 99,9%
- Programmierbare Anstiegsgeschwindigkeit für bessere EMI-Kontrolle
- Umfassende Schutzfunktionen, einschließlich individuellem LED-Kurzschlussschutz, Leerlauferkennung und Übertemperaturschutz
- Mikrocontroller-Interrupt-Schnittstelle
- Hohe Genauigkeit der internen Stromeinstellung
- Maximal 66mA pro Kanal; unterstützt 2-Kanal-Gruppierung
- SPI-Daisy-Chain-Schnittstelle vereinfacht das Design bei Unterstützung von mehr als 16 LED-Strings
- 3 SPI-Kommunikationsschutzmodi in einem LED-Treiber
- Interner PLL sorgt für jitterfreien Betrieb auch bei verrauschtem VSYNC-Signal
Anwendungen
TV, Monitor, Notebook
