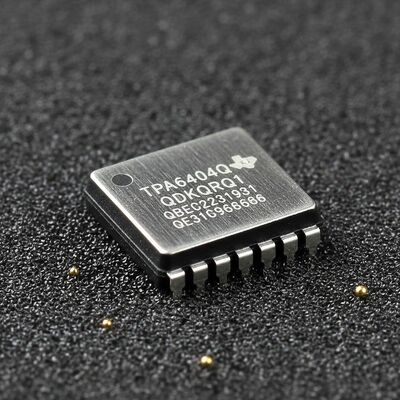

TPA6404QDKQRQ1 integrierte Schaltkreis-Chip
45W 2MHz 4-Kanal-Automotive-Audio-Verstärker der Klasse D mit Ladedump
Produktübersicht
Der TPA6404QDKQRQ1 ist ein Vierkanal-Analog-Eingangsklasse-D-Audioverstärker mit einer PWM-Schaltfrequenz von 2,1 MHz. Dies ermöglicht eine kostengünstige Lösung in einer kompakten 4,5-cm2-PCB-Größe,Vollbetrieb bis 4.5V für Start/Stopp-Ereignisse und außergewöhnliche Klangqualität mit bis zu 100 kHz Audiobandbreite.
Dieser Klasse-D-Audioverstärker ist optimal für Einstiegs-Kopfteile im Automobilbereich konzipiert, die als Teil ihres Systemdesigns analoge Audio-Eingangssignale bereitstellen.
Technische Spezifikation
| Typ |
Klasse D |
| Ausgabeart |
4 Kanäle (Quad) |
| Maximale Ausgangsleistung x Kanäle @ Last |
85 W x 4 @ 1Ω |
| Spannung - Versorgung |
4.5V ~ 18V |
| Eigenschaften |
I2C, Stumm, Standby, Wärmeschutz |
| Typ der Montage |
Oberflächenbefestigung |
| Betriebstemperatur |
-40 °C bis 125 °C |
Wesentliche Merkmale
Fortgeschrittene Diagnostik
- Erweiterte Lastdiagnostik
- Wechselstromdiagnostik zur Tweeter-Erkennung mit Impedanz- und Phasenantwort
- Ein integrierter Sinuswellengenerator
- Einfache Einhaltung der EMV-Spezifikation CISPR25-L5
Qualifikation für den Automobilbereich
- AEC-Q100 Qualifiziert für Anwendungen im Automobilbereich
- Temperaturstufe 1: -40 °C bis 125 °C TA
- Einrichtung HBM ESD-Klassifizierungsstufe: 3A
- Einrichtung CDM ESD-Klassifizierungsstufe: C4B
Audio-Eingänge
- 4 Kanaldifferenzielle analoge Eingabe
- Vier I2C-gesteuerte Verstärkungsoptionen
- Hohe Eingangsimpedanz für Leistungskondensatoren mit niedrigem Wechselstromverbund
Audio-Ausgänge
- Vierkanal-Brückeverbindung (BTL), mit Option für parallele BTL (PBTL)
- Bis zu 2,1 MHz Ausgangs-Schaltfrequenz
- 27 W, 10% THD in 4Ω bei 14,4 V
- 45 W, 10% THD in 2Ω bei 14,4 V
- 85 W, 10% THD in 1Ω bei 14,4 V PBTL
Audio-Leistung
- THD+N < 0,01%
- 42μVRMS Ausgangsgeräusch
- - 90 dB Übertragung
Lastdiagnostik
- Ausgangsbelastung mit offener und kurzer Belastung
- Ausgangs-zu-Batterie- oder Bodenshorts
- Leitungsausgangsdetektion bis zu 6kΩ
- Laufen ohne Eingabeuhren
Schutzmerkmale
- Ausgangsstrombegrenzung
- Ausgangskurzschutz
- 40V-Lastdump
- Zufällig offenes Gelände und Leistungstoleranz
- Gleichstromverschiebungsschutz
- Übertemperaturschutz
- Unter- und Überspannungsschutz
Allgemeine Tätigkeit
- 4.5V bis 18V Versorgungsspannung
- I2C-Steuerung mit 4 Adressoptionen
- Clip-Erkennung und thermisches Falten
Anwendungen
- Fahrzeugkopfteile
- Module für externe Verstärker im Automobilbereich
