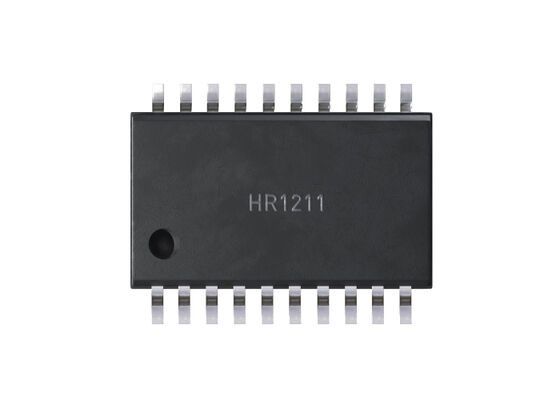

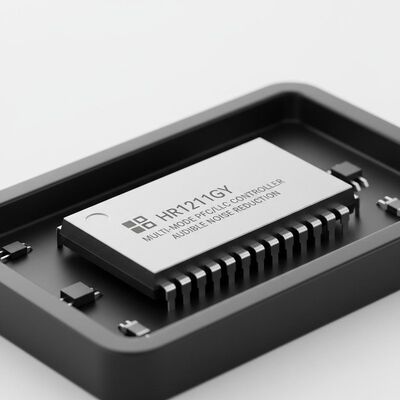

HR1211GY Schaltkreislaufchip
Multi-Mode PFC And Current Mode LLC Controller mit programmierbarem Geräuschreduzierungsgerät
HR1211GY ist ein Multi-Mode PFC und Current Mode LLC Combo Controller, der über die UART-Schnittstelle konfigurierbar ist.
Produktübersicht
Die PFC-Steuerung verwendet ein patentiertes, digitales Mittelstromsteuerungssystem, um einen hybriden CCM/DCM-Betrieb zu erreichen.CCM reduziert den Spitzen-MOSFET-Strom, so dass der Controller über einen breiteren Lastbereich verwendet werden kannUnter leichten Belastungen reduziert DCM die Schaltfrequenz für eine bessere Effizienz. Der Burst-Modus verfügt über ein konfigurierbares, digitales Soft-Switching, um die Effizienz der Lichtbelastung und das hörbare Rauschen zu verbessern.
Die Steuerung des Strommodus wird in der LLC-Phase umgesetzt, um eine gute Stabilität und schnelle Reaktion zu erzielen.und Burst-ModusDies ermöglicht es, unterschiedliche Belastungsbedingungen unabhängig voneinander für die Effizienz zu optimieren.Frequenzgesteuerter Burst-Modus wird angewendet, um sowohl Schaltleistungverluste als auch hörbares Rauschen zu reduzierenDie Adaptive Dead-Time-Anpassung (ADTA) und der Kapazitätsmodus-Schutz (CMP) werden ebenfalls eingesetzt, um eine Nullspannungsschaltung (ZVS) ohne Kapazitätsmodus zu gewährleisten.
HR1211GY verfügt über eine interne Hochspannungsstromquelle für den Anschluss, was bedeutet, dass kein herkömmlicher Anschlusswiderstand oder eine externe Schaltung erforderlich ist.Die Hochspannungs-Stromquelle (HV) kann als X-Kondensatorentladung implementiert werden, wenn der Wechselstrom-Eingang ausfällt, so dass ein Kondensatorwiderstand nicht erforderlich ist.
Zu den Schutzmaßnahmen gehören thermischer Abschaltung (TSD), PFC-Open-Loop-Schutz (OLP), Überspannungsschutz (OVP), Überstromgrenze (OCL) und LLC-Überstromschutz (OCP), SO-Pin-Schutz,und Schutz vor Überleistung (OPP).
Wichtige Vorteile
- CCM/DCM-Mehrmodus-PFC-Steuerung mit hohem Wirkungsgrad (Leichtlastwirkungsgrad > 80%)
- Leistungsverlust bei Leerlast < 100 mW
- Hoher Leistungsfaktor aufgrund der Kondensatorstromkompensation (> 0,95 bei 20% Belastung)
- UART-Schnittstelle und GUI zur Konfiguration von Parametern
Technische Merkmale
- Funktioniert bei Frequenzen bis zu 500 kHz im Steady State
- Intelligente X-Kondensatorentladungen bei Wechselstromunterbrechung, nach IEC62368 und IEC60950 genehmigt
- Eingebauter Hochspannungsstart- und X-Kondensatorentlader
- Digitale Steuerung für PFC und LLC
- Steuerung des aktuellen Modus für LLC
- Verbesserte Skip-Modus-Steuerung für LLC für geringe Hörgeräusche
- Anpassungsfähige Abstandszeitenanpassung (ADTA) für LLC
- Capacitive Mode-Schutz für LLC
- Konfigurierbarer Soft Start
- Umfassende Schutzvorkehrungen: Braun-In/Brow-Out, Überspannungsschutz (OVP), Überstromschutz (OCP), Offene Schleife (OLP)
