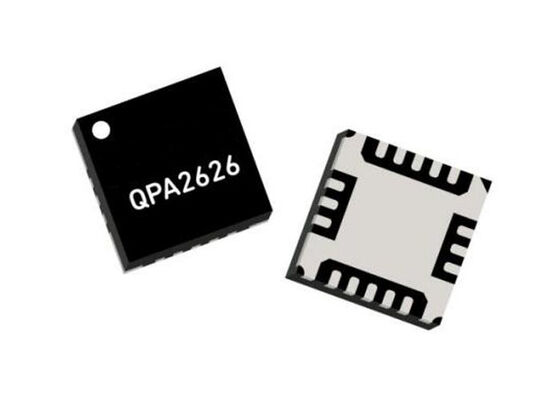

QPA2626 Drahtloses Kommunikationsmodul 17 GHz bis 22 GHz GaAs Geräuscharme Verstärker QFN16
Der QPA2626 ist ein verpackter, leistungsfähiger Geräuschverstärker, der auf Qorvos Produktionsverfahren 90 nm pHEMT (QPHT09) hergestellt wurde.Dieses Modul liefert eine geringe Signalstärke von 25 dB und eine P1dB von 20 dBm, unterstützt dabei einen Geräuschpegel von 1,3 dB und IM3-Werte von -55 dBc (bei Pout=0 dBm/Tonne).
Der QPA2626, verpackt in einem kompakten 4 mm x 4 mm Kunststoff-Overmold QFN, ist auf 50 Ohm mit integrierten Gleichstrom-Blocking-Kondensatoren an beiden I/O-Anschlüssen für einfache Handhabung und einfache Systemintegration ausgestattet.
Spezifikationen
| Parameter |
Wert |
| Frequenzbereich |
17 GHz bis 22 GHz |
| P1dB |
20 dBm |
| Gewinn |
25 dB |
| Geräuschwerte |
1.3 dB |
| RF-Typ |
Allgemeiner Zweck |
| Versorgungsspannung |
3.5V |
| Versorgungsstrom |
90 mA |
| Testfrequenz |
17 GHz bis 22 GHz |
| Typ der Montage |
Oberflächenbefestigung |
| Packung / Gehäuse |
16-VQFN Exposed Pad |
Wesentliche Merkmale
- Frequenzbereich: 17 - 22 GHz
- Geräuschwerte: 1,3 dB (typisch)
- Kleiner Signalzuwachs: 25 dB (typisch)
- P1dB: 20 dBm (typisch)
- IM3: -55 dBc (typisch) (Pout=0 dBm/Ton)
- Bei der Prüfung der Einhaltung der Vorschriften für die Berechnung der Schadstoffemissionen ist die in Anhang I der Verordnung (EG) Nr. 1907/2006 vorgesehene Schadstoffemission zu berücksichtigen.
- Kunststoffverpackung
- Abmessungen der Packung: 4,0 x 4,0 x 0,85 mm
Anwendungen
- Kommunikation von Punkt zu Punkt
- Satellitenkommunikation (Satcom)
- EW-Signalsperrer
- EW-Digitalempfänger
- Mehrband-VSAT
- Repeater / Verstärker / DAS
