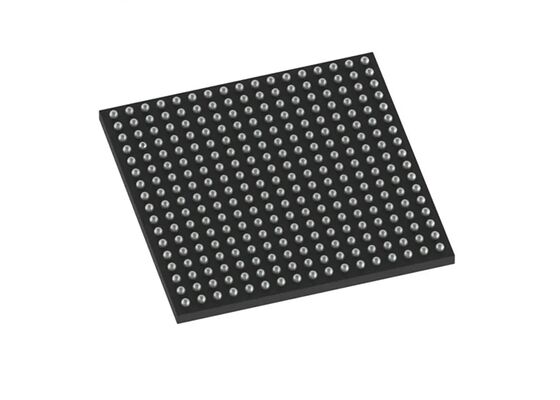

S32K396NHT1MJBS Mikrocontroller MCU
32 Bit 320MHz ARM Cortex-M7 S32K396 Mikrocontroller
Produktübersicht
Der S32K396NHT1MJBS ist ein speziell entwickelter Mikrocontroller, der die sich wandelnden Bedürfnisse von Elektrofahrzeugen (EVs) mit einer außergewöhnlichen Kombination aus Leistung, Integration, Vernetzung, Sicherheit,und Funktionssicherheitsfähigkeiten.
Dieser Mikrocontroller liefert ausreichend Rechenleistung, um bis zu einem sechsphasigen oder zwei dreiphasigen Motor zu unterstützen, der durch mehr als 200 kHz-Steuerschleifen gesteuert wird.gleichzeitig AI/ML-Algorithmen oder andere Überwachungsanwendungen hosten. It enables remote smart actuation applications using Time-Sensitive Networking (TSN) Ethernet for modern zonal vehicle architectures and reduces system costs through ASIL D software resolver and analog integration.
Technische Spezifikation
| Spezifikation |
Einzelheiten |
| Kernprozessor |
ARM® Cortex®-M7 |
| Kerngröße |
32-Bit-Quad-Core |
| Geschwindigkeit |
320 MHz |
| Verbindungsfähigkeit |
Die Daten werden von den zuständigen Behörden der Mitgliedstaaten übermittelt. |
| Peripheriegeräte |
DMA, I2S, WDT |
| Anzahl der E/Ausgänge |
209 |
| Programmspeichergröße |
6MB (6M x 8) |
| Programmspeichertypen |
Flasch |
| EEPROM-Größe |
128K x 8 |
| RAM-Größe |
800K x 8 |
| Spannungsversorgung |
2.7V ~ 5.5V |
| Datenumwandler |
A/D 69x12b SAR, Sigma-Delta |
| Typ des Schwingers |
Auswärtige |
| Betriebstemperatur |
-40 °C bis 125 °C (TA) |
| Zulassung |
Automobilindustrie |
Wesentliche Merkmale
- Bis zu drei Arm® Cortex®-M7-Kerne mit 320 MHz
- Ein Lockstep-Kernpaar
- Zwei mit Split-Lock konfigurierbare Kerne
- Zwei Motorsteuerungskoprozessoren mit 320 MHz (nur S32K39-36)
- Programmierbares CoolFluxTM-DSP, das bei 160 MHz läuft
- Eine Ethernet-Schnittstelle mit Time-Sensitive Networking (TSN) -Unterstützung (10/100 Mbps)
- Eine Zipwire-Hochgeschwindigkeits-Schnittstelle für die Speicherfreigabe zwischen MCUs
- Sechs CAN / CAN FD
- Vier LIN / UART
- Zwei I2C
- Achtkanal-FlexIO, die UART, I2C, SPI, I2S, SENT, PWM emuliert
- Sechs SPI
- Ein Mikrosekundenkanal (MSC)
- ISO 26262 bis ASIL D
- Kontextbezogenes Sicherheitskonzept für Wechselrichteranwendungen
- Einheit zur Erfassung von Hardwarefehlern
- Sicherheitsdokumentation und Unterstützung durch die SafeAssure-Community
Zielanwendungen
- Automobilsysteme
- Batteriemanagementsystem (BMS)
- Traktionsumrichter für Elektrofahrzeuge
- Anwendungen für Hybrid-Elektrofahrzeuge
Kompatible Teilnummern
| Teilnummer |
Paket |
| 5AGZME7K3F40C4G | 1517-BBGA |
| 5AGZME3H2F35I3LG | 1152-BBGA |
| 5AGZME5K3F40I4G | 1517-BBGA |
| 5AGZME5K2F40C3G | 1517-BBGA |
| 1SG085HN3F43E1VG | 1760-BBGA |
| 1ST040EH1F35I2LG | 1152-BBGA |
| 1SG110HN3F43I3VG | 1760-BBGA |
| 1SG110HN3F43E2VG | 1760-BBGA |
| 1SG110HN3F43E2VGS1 | 1760-BBGA |
| 1SD110PJ3F43E3VG | 1760-BBGA |
| 1SG085HN3F43I2VG | 1760-BBGA |
| 1SG085HN2F43E2VG | 1760-BBGA |
| 5AGTFD7K3F40I3G | 1517-BBGA |
| 1SG085HN3F43E2LG | 1760-BBGA |
| 1SG166HN3F43E3VG | 1760-BBGA |
| 1SG165HN3F43E3VG | 1760-BBGA |
| 1SG085HN3F43E3XG | 1760-BBGA |
| 5AGZME7K3F40I4G | 1517-BBGA |
| 5AGZME7K2F40C3G | 1517-BBGA |
| 5AGZME5K2F40I3LG | 1152-BBGA |
| 1SG110HN3F43E1VG | 1760-BBGA |
| 1SG085HN3F43I1VG | 1760-BBGA |
| 1SG085HN1F43E2VG | 1760-BBGA |
| 1SG085HN2F43E1VG | 1760-BBGA |
| 1SG110HN3F43I2VG | 1760-BBGA |
| 1SG110HN2F43E2VG | 1760-BBGA |
| 1SD110PJ3F43I3VG | 1760-BBGA |
| 1SG085HN2F43I2VG | 1760-BBGA |
| 5AGZME7H2F35I3LG | 1152-BBGA |
| 1SG110HN3F43E2LG | 1760-BBGA |
