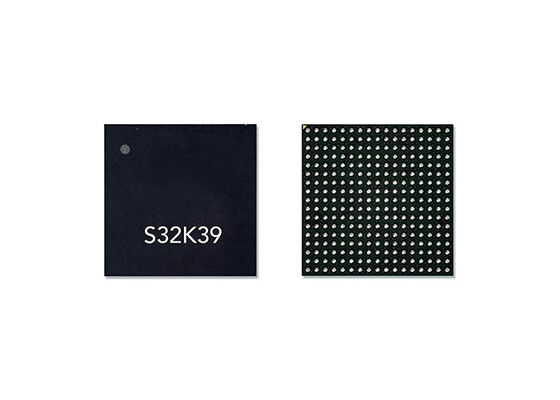

S32K396EHT1MJBS Mikrocontroller MCU
320-MHz-ARM-Cortex-M7-Mikrocontroller für Elektrifizierungsanwendungen
Produktübersicht
Der S32K396EHT1MJBS ist ein speziell für Anwendungen in Elektrofahrzeugen (EV) entwickelter Mikrocontroller, der eine optimale Kombination aus Leistung, Integration, Netzwerk, Sicherheit und funktionalen Sicherheitsfunktionen bietet.
Schlüsselfunktionen
Dieser Mikrocontroller bietet ausreichend Rechenleistung, um bis zu einen Sechsphasen- oder zwei Dreiphasenmotoren mithilfe von Regelkreisen mit über 200 kHz zu steuern und gleichzeitig KI/ML-Algorithmen oder andere Überwachungsanwendungen zu hosten. Es unterstützt Remote-Smart-Actuation-Anwendungen über Time-Sensitive Networking (TSN) Ethernet für moderne zonale Fahrzeugarchitekturen und reduziert die Systemkosten mit ASIL D-Software-Resolver und analoger Integration.
Technische Spezifikationen
| Serie | S32K396 |
| Montageart | SMD/SMT |
| Paket/Koffer | BGA-289 |
| Kern | ARM Cortex M7 |
| Programmspeichergröße | 6 MB |
| Datenbusbreite | 32 Bit |
| ADC-Auflösung | 12 Bit |
| Maximale Taktfrequenz | 320 MHz |
| Anzahl der I/Os | 237 E/A |
| Daten-RAM-Größe | 800 kB |
| Versorgungsspannung – min | 2,97 V |
| Versorgungsspannung – max | 5,5 V |
| Minimale Betriebstemperatur | -40°C |
| Maximale Betriebstemperatur | +125°C |
| DAC-Auflösung | 8 Bit |
| Daten-RAM-Typ | RAM |
| Schnittstellentyp | I2C, SPI, UART |
| Feuchtigkeitsempfindlich | Ja |
| Anzahl der ADC-Kanäle | 69 Kanal |
| Betriebsversorgungsspannung | 3,3 V, 5 V |
Erweiterte Funktionen
- Berechnen:Bis zu drei Arm® Cortex®-M7-Kerne mit 320 MHz, ein Lockstep-Kernpaar, zwei konfigurierbare Split-Lock-Kerne, zwei Motorsteuerungs-Coprozessoren mit 320 MHz (nur S32K39-36), programmierbarer CoolFlux™ DSP mit 160 MHz
- Erinnerung:4 MB oder 6 MB integrierter Flash-Speicher mit ECC, bis zu 800 kB SRAM
- Intelligente Timer:Zwei eFlexPWM (12 Kanäle) mit NanoEdge (8 Kanäle), ein eMIOS (24 Kanäle), zwei Logiksteuereinheiten (LCU)
- Analog-zu-Digital:Sieben SAR-ADC (bis zu 69 externe Analogeingänge), vier Sigma-Delta-ADC, zwei Sinusgeneratoren (SWG), zwei analoge Komparatoren
Zielanwendungen
- Automobilsysteme
- Batteriemanagementsystem (BMS)
- Traktionsumrichter für Elektrofahrzeuge (EV).
- Anwendungen für Hybrid-Elektrofahrzeuge (HEV).
Kompatible Produktvarianten
| Teilenummer | Paket |
|---|
| AGIB023R31B1I1V | 3184-BGA |
| AGIB019R18A1E2VB | 1805-BGA |
| AGIB019R31B1E1VB | 3184-BGA |
| AGIB022R29A2E3V | 2957-BFBGA |
| AGIB022R29A2I2VB | 2957-BGA |
| AGID019R18A2I3E | 1805-BGA |
| AGID019R31B2E2V | 3184-BGA |
| AGID019R31B2E3E | 3184-BGA |
| AGID019R31B2E3V | 3184-BGA |
| AGID023R18A1I1V | 1805-BBGA |
| AGID023R31B2I2VB | 3184-BGA |
| AGFB023R24C2E3E | 2340-BFBGA |
| AGFD023R25A2E3E | 2581-FBGA |
| AGFB008R24D2E3V | 2340-BFBGA |
| AGIB027R31B2I2V | 3184-BGA |
| QPB9850TR7 | LGA-16 |
| QPM0106 | DFN-10 |
| QPL1818TR13 | QFN-16 |
| DW3120TR13 | WLCSP-52 |
| QPC2511SR | QFN |
| QPF4216BTR13 | LGA-24 |
| RFSA3613TR7 | QFN-16 |
| RFSA3513TR7 | QFN-16 |
| QPA4536TR7 | QFN-28 |
| TGP2108-SM | QFN-24 |
| CMD249P5 | QFN-32 |
| QPM1002SR | QFN-24 |
| CMD273P3 | QFN-12 |
| TGS2355-SM | QFN-32 |
| CMD244K5 | QFN-32 |
