10120666-101LF-Steckverbinder 16POS Mini-SAS HD Next Generation SAS-Speicherschnittstelle
Der 10120666-101LF ist eine Mini-SAS HD Next Generation SAS-Speicherschnittstelle, die entwickelt wurde, um den Kanalbandbreitenanforderungen von 6 Gbit/s, 12 Gbit/s und 14 Gbit/s gerecht zu werden und die SAS 2.1- und die vorgeschlagenen SAS 3.0-Spezifikationen zu erfüllen oder zu übertreffen. Dieses Produkt bietet eine höhere Portdichte (11 mm Port-zu-Port) im Vergleich zum bestehenden MiniSAS 2.0-Produkt (19,01 mm Port-zu-Port).
Produktspezifikationen
| Steckverbinder-Stil |
Buchse |
| Steckverbindertyp |
SAS, Mini HD |
| Anzahl der Positionen |
16 |
| Montageart |
Durchsteckmontage |
| Anschluss |
Press-Fit |
| Merkmale |
Leiterplattenführung |
| Kontakt-Oberfläche |
Gold |
| Kontakt-Oberflächenstärke |
30,0 µin (0,76 µm) |
Hauptmerkmale
IMLA-basierter Leiterplattensteckverbinder gewährleistet die Einhaltung der elektrischen Leistungskriterien von SAS 2.1 und der vorgeschlagenen 3.0
Interne und externe Leiterplattensteckverbinder und Kabelbaugruppen bieten End-to-End-Anwendungslösungen
1X1-, 1X2- und 1X4-Steckverbinder-/Cage-Baugruppen bieten Designflexibilität für die Produktfamilie
Alle Leiterplattensteckverbinder und -konfigurationen sind vollständig 6G- und 12G-konform, wodurch die Verwendung derselben Teilenummern ermöglicht wird, wenn die Systemgeschwindigkeiten von 6G auf 12G erhöht werden
Metallkäfige an externen Steckverbindern und Kabeln bieten eine 360° EMI-Abschirmung und ersetzen problematische EMC-Elastomerdichtungen
Kabelbaugruppen in 4x- und 8x-Konfigurationen erhältlich
Eye-of-the-Needle-Steckverbinder und Cage-Einzelschrittanschluss ergeben eine konsistente Anwendung auf der Leiterplatte
Die Zugentlastung des externen Kabels führt zu einer axialen Zugkraft von über 20 lbs
Das Kabelverriegelungsdesign reduziert die Kabeleinfügungskraft und Probleme beim Trennen
Zuglaschen in verschiedenen Längen in Pantone 279-Farbe erhältlich, um den verschiedenen Anwendungsanforderungen gerecht zu werden
Die Positiv-Stopp-Funktion am Gehäuse verhindert ein Überfahren der externen Kabelbaugruppe
Hybride externe Kabel (Mini-SAS HD zu Mini-SAS) ermöglichen eine abwärtskompatible Verkabelung mit älterer Systemhardware
Anwendungen
Daten
Server
RAID-Systeme
Speichereinbauten
Externe Speichersysteme
SAS/SATA HBA-Schnittstellen
Direkt angeschlossener Speicher (DAS)
Kommunikation
Switches

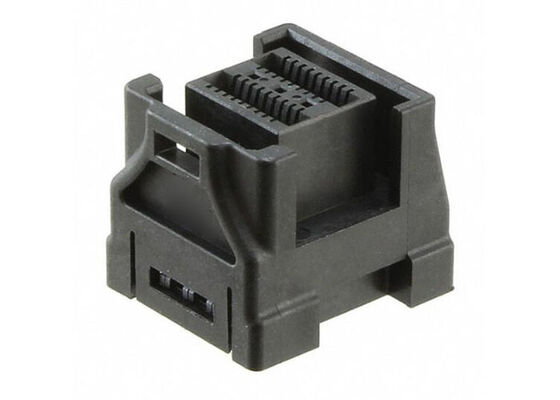

Produktbild
Zugehörige elektronische Komponenten
| Teilenummer |
Gehäuse |
| KW45B41Z82AFTBR |
HVQFN48 |
| MIMX8US5DVP08SC |
LFBGA485 |
| K32W1480VFTBR |
HVQFN48 |
| MIMX8UD5DVP08SC |
LFBGA485 |
| BTS7205HHP |
HVQFN32 |
| IW416HN/A1CMP |
HVQFN68 |
| BTS7202UJ |
HVQFN40 |
| AFSC5G37E38T2 |
HLQFN26 |
| PN5190B2HN/C130Y |
VFLGA-40 |
| NCF29AEXHN4 |
HVQFN40 |
| SL3S1206FUD2/HAPZ |
VFBGA64 |
| AFRX5G372T4 |
HLFLGA21 |
| KW45B41Z53AFTBR |
48-HVQFN |
| KW45Z41053AFPBR |
HVQFN40 |
| AFSC5G26F38T2 |
HLQFN26 |
| MF0AESH2001DUFZ |
MOA8 |
| NT2H2331S0DUDZ |
QFN |
| NT2H2421S0DUDZ |
QFN |
| KW45Z41053AFTBR |
HVQFN48 |
| WLAN7201HCZ |
HVQFN-40 |
| KW45B41Z52AFPBR |
HVQFN40 |
| KW45Z41083AFPBR |
HVQFN40 |
| BTS6302UJ |
16-HVQFN |
| TEF8232EN1/N1/ZTZ |
WFBGA165 |
| TEF8232EN1/N1/ZUZ |
WFBGA165 |
| AFSC5G35E38T2 |
26-LQFN |
| BTS6303UJ |
HVQFN-16 |
| KW45Z41083AFTBR |
HVQFN-48 |
| AFSC5G23E39T2 |
HLQFN-26 |
| A3M34SL039IAAT2 |
PLGA-38 |
