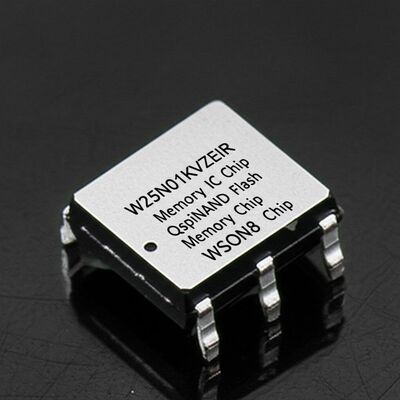

W25N01KVZEIR-Speicher-IC-Chip - 1Gbit-SLC QspiNAND-Flashspeicher
Der W25N01KVZEIR ist ein 1Gbit SLC QspiNAND Flash Memory IC, der eine optimale Speicherlösung für Systeme mit begrenztem Speicherplatz, Pinzahl und Strombedarf bietet.Dieser erweiterte Speicher-Chip arbeitet auf einem einzigen 2.7V bis 3,6V Stromversorgung mit einem bemerkenswert niedrigen Stromverbrauch von nur 25mA im aktiven Betrieb und 10μA im Standby-Modus.
Das 1Gbit-Speicherarray ist in 65.536 programmierbare Seiten organisiert, die jeweils 2.048 Bytes enthalten.während Löschvorgänge in Gruppen von 64 Seiten durchgeführt werden (128KB Block Löschen).
Technische Spezifikation
| Parameter |
Spezifikation |
| Reihe |
SpiFlash® |
| Speichertypen |
Nicht flüchtig |
| Speicherformat |
Flasch |
| Technologie |
FLASH - NAND (SLC) |
| Speichergröße |
1 Gbit |
| Gedächtnisorganisation |
128 M x 8 |
| Speicheroberfläche |
SPI - Quad I/O |
| Uhrfrequenz |
104 MHz |
| Schreiben Sie die Zykluszeit |
700 μs |
| Zugriffszeit |
7 ns |
| Spannungsversorgung |
2.7V ~ 3.6V |
| Betriebstemperatur |
-40 °C bis 85 °C (TA) |
| Typ der Montage |
Oberflächenbefestigung |
| Packung / Gehäuse |
8-WDFN-Aufdeckungsplattform |
| Lieferanten-Gerätepaket |
8x6 |
Wesentliche Merkmale
QspiNAND-Speicherfamilie
- W25N01KV: 1G-Bit / 128M-Byte Kapazität
- Standard-SPI-Schnittstelle mit CLK, /CS, DI, DO, /WP, /Hold
- Doppel SPI-Unterstützung mit CLK, /CS, IO0, IO1, /WP, /Hold
- Quad-SPI-Schnittstelle mit CLK, /CS, IO0, IO1, IO2, IO3
- Kompatibel mit Standard-SPI-Flash-Befehlen
Hochleistungsbetrieb
- 104 MHz Standard/Dual/Quad SPI-Uhrzeiten
- 208/416MHz-äquivalente Dual/Quad SPI-Leistung
- Schnelle Programm- und Löschvorgänge
- 60,000 Lösch-/Programmzyklen-Dauerdauer
- Datenspeicherkapazität für zehn Jahre
Energieeffizienz und Zuverlässigkeit
- Einzelne Stromversorgung von 2,7 V bis 3,6 V
- Niedriger Stromverbrauch: 25mA aktiv, 10μA Standby
- Breiter Betriebstemperaturbereich: -40°C bis +85°C/105°C
Fortgeschrittene Architektur
- Flexible Architektur zur Löschung von Blöcken mit 128 KB
- Einheitliche 128K-Byte-Blocklöschfähigkeit
- Methoden zur Lade von mehreren Seiten für mehr Flexibilität
Verbesserte Sicherheit und Schutz
- 4-Bit-ECC auf dem Chip für die Integrität des Speicherarrays
- Fabrikvalidierte Blöcke 0-7 und 1020-1023 mit aktiviertem ECC
- ECC-Statusbits für die Ergebnisüberwachung
- Software- und Hardware-Schreibschutz
- Stromversorgungssperre und OTP-Schutz
- Einzigartige ID und Parameterseiten
- Zehn 2KB OTP-Seiten für die sichere Datenspeicherung
