MP6536DU-LF 26V 3-Kanal-Halbbrückentreiber-IC mit 5,5A Ausgangsstrom QFN40-Gehäuse

MP6536DU-LF 26V 3-Kanal-Halbbrückentreiber-IC mit 5,5A Ausgangsstrom QFN40-Gehäuse
MP6536DU-LF 26V 3-Kanal-Halbbrückentreiber-IC mit 5,5A Ausgangsstrom QFN40-Gehäuse

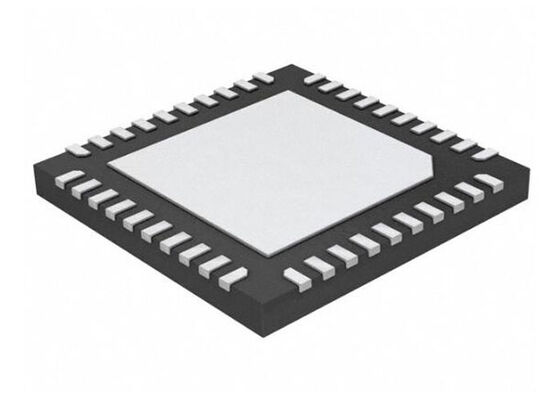

Großes Bild :  MP6536DU-LF 26V 3-Kanal-Halbbrückentreiber-IC mit 5,5A Ausgangsstrom QFN40-Gehäuse

Produktdetails:
Herkunftsort: CN
Markenname: Original Factory
Zertifizierung: Lead free / RoHS Compliant
Modellnummer: MP6536DU-LF
Zahlung und Versand AGB:
Min Bestellmenge: 10
Preis: Contact for Sample
Verpackung Informationen: QFN-40
Lieferzeit: 5-8 Werktage
Zahlungsbedingungen: T/T, L/C, Western Union
Kontakt

MP6536DU-LF 26V 3-Kanal-Halbbrückentreiber-IC mit 5,5A Ausgangsstrom QFN40-Gehäuse

Beschreibung
Part Number: MP6536DU-LF Output Current: 5.5 A
Pd - Power Dissipation: 4.2 W Voltage - Supply: 5V ~ 26V
Rds On (Typ): 140mOhm LS + HS Operating Temperature: -40°C ~ 125°C (TJ)
Hervorheben:

26V-Treiber-IC

,

3-Kanal-Halbbrückentreiber

,

Integrierter Schaltkreischip mit 5

MP6536DU-LF Integrierter Schaltkreislauf-Chip 26V 3-Kanal Halbbrücke-Treiber IC QFN40
Der MP6536DU-LF ist ein 3-Kanal-Halbbrücken-Treiber-IC, der speziell für den Antrieb von 3-phasigen bürstenlosen Gleichstrommotoren entwickelt wurde.Diese fortschrittliche Komponente beinhaltet umfassende Schutzfunktionen einschließlich Niedrigstrom-Ausschaltung, Standby-Modus, Einstiegsschutz gegen Unterspannung, Strombegrenzung, thermischer Abschaltung und Ausgang des Fehlersignals.
Produktspezifikationen
Parameter Wert
Ausgabekonfiguration Halbbrücke (3)
Anwendungen DC Motors, allgemeine Zwecke
Schnittstelle Logik, PWM
Art der Last Kapazität
Technologie Leistungs-MOSFET
Rds An (Typ) 140mOhm LS + HS
Strom - Ausgang / Kanal 5.5A
Strom - Spitzenleistung 5.5A
Spannung - Versorgung 5V bis 26V
Spannung - Last 5V bis 26V
Betriebstemperatur -40 °C bis 125 °C (TJ)
Eigenschaften Bootstrap-Schaltkreis
Fehlersicherung Strombegrenzung, Übertemperatur, Kurzschluss, UVLO
Typ der Montage Oberflächenbefestigung
Packung / Gehäuse 40-VFQFN Exposed Pad
Lieferanten-Gerätepaket Einheit für die Berechnung der Leistungen
Wesentliche Merkmale
  • Betriebsbereich VDD 5 bis 26 V
  • Leistung für Spitzenströme von ±5,5A
  • Unterstützung von PWM-Frequenzen bis 1 MHz
  • Geschützte integrierte Leistungsschalter von 0,14Ω
  • 10ns Schalter tot Zeit
  • Alle Schalter Strom begrenzt
  • Schutz vor innerer Unterspannung
  • Innere thermische Absicherung
  • Kurzschlussschutz
  • Fehlermeldung für die Systemüberwachung
Hauptanwendungen
Dreiphasige BLDC-Motorantriebssysteme
