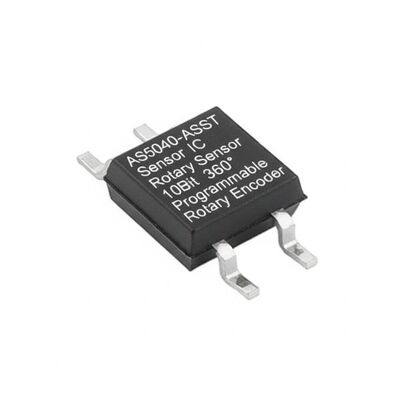

AS5040-ASST Sensor IC Drehsensor mit 10-Bit-Auflösung 360° Betriebswinkel und maximaler Drehgeschwindigkeit von 30.000 U/min

AS5040-ASST Sensor IC Drehsensor mit 10-Bit-Auflösung 360° Betriebswinkel und maximaler Drehgeschwindigkeit von 30.000 U/min
AS5040-ASST Sensor IC Drehsensor mit 10-Bit-Auflösung 360° Betriebswinkel und maximaler Drehgeschwindigkeit von 30.000 U/min AS5040-ASST Sensor IC Drehsensor mit 10-Bit-Auflösung 360° Betriebswinkel und maximaler Drehgeschwindigkeit von 30.000 U/min

Großes Bild :  AS5040-ASST Sensor IC Drehsensor mit 10-Bit-Auflösung 360° Betriebswinkel und maximaler Drehgeschwindigkeit von 30.000 U/min

Produktdetails:
Herkunftsort: CN
Markenname: Original Factory
Zertifizierung: Lead free / RoHS Compliant
Modellnummer: AS5040-ASST
Zahlung und Versand AGB:
Min Bestellmenge: 10
Preis: Contact for Sample
Verpackung Informationen: SSOP-16
Lieferzeit: 5-8 Werktage
Zahlungsbedingungen: T/T, L/C, Western Union
Kontakt

AS5040-ASST Sensor IC Drehsensor mit 10-Bit-Auflösung 360° Betriebswinkel und maximaler Drehgeschwindigkeit von 30.000 U/min

Beschreibung
Teilenummer: AS5040-ASST Betriebsangebot Strom: 16 MA
Genauigkeit typ.: 0.5 ° Betriebswinkel: 360 Grad
Auflösung: 10 Bit Drehzahl - max: 30000 U/min
Hervorheben:

Sensor-IC mit 10-Bit-Auflösung

,

360° Betriebswinkel Drehsensor

,

30

AS5040-ASST Sensor IC Drehsensor 10Bit 360º programmierbarer magnetischer Drehgeber
AS5040-ASST Sensor IC Drehsensor 10Bit 360º programmierbarer magnetischer Drehgeber
Produktbeschreibung
Der AS5040-ASST ist ein 10-Bit-Drehwinkelsensor, der für die absolute Winkelmessung mit inkrementellem Ausgang über eine volle 360°-Drehung ausgelegt ist. Dieser Encoder verwendet kontaktlose Magnet-Sensortechnologie und ist ideal für On-Axis-Anwendungen, bei denen sich ein einfacher 2-Pol-Magnet über oder unter dem Sensor-IC dreht. Die Nullposition kann direkt in das Gerät programmiert werden, wodurch eine präzise Winkelpositionsmessung mit 10-Bit-Auflösung (1024 Positionen pro Umdrehung) ermöglicht wird. Der digitale Ausgang ist sowohl über eine serielle Schnittstelle (SSI) als auch über ein PWM-Ausgangssignal verfügbar.
Spezifikationen
Encoder-Typ Magnetisch
Ausgangstyp PWM
Impulse pro Umdrehung 512
Spannung - Versorgung 4,5 V ~ 5,5 V
Aktuatortyp Externer Magnet, nicht im Lieferumfang enthalten
Rastung Nein
Eingebauter Schalter Nein
Montageart Oberflächenmontage
Anschlussart SMD (SMT) Tab
Hauptmerkmale
  • Kontaktlose hochauflösende Rotationspositionskodierung über 360 Grad
  • Benutzerprogrammierbare Auflösung, Polpaare und Nullposition
  • Serielle Kommunikationsschnittstelle (SSI)
  • 10-Bit-Pulsweitenmodulationsausgang (PWM)
  • Quadratur A/B und Index-Ausgangssignal
  • Schritt/Richtung und Index-Ausgangssignal
  • 3-Phasen-Kommutierung für bürstenlose Gleichstrommotoren
  • Drehzahlen bis zu 30.000 U/min
  • Fehlererkennungsmodus zur Überwachung der Magnetplatzierung und des Stromausfalls
  • Serielles Auslesen mehrerer miteinander verbundener Geräte im Daisy-Chain-Modus
  • Drucktastenfunktion erkennt die Bewegung des Magneten in der Z-Achse
  • SSOP 16 (5,3 mm x 6,2 mm) Gehäuse
  • Breiter Temperaturbereich: -40°C bis 125°C
Anwendungen
Der AS5040 ist ideal für:
  • Industrielle Anwendungen: Kontaktlose Rotationspositionserfassung, Robotik, Kommutierung bürstenloser Gleichstrommotoren, Elektrowerkzeuge
  • Automobilanwendungen: Lenkradpositionserfassung, Gaspedalpositionserfassung, Getriebe-Encoder, Scheinwerferpositionssteuerung, Positionsanzeige für elektrische Sitze
  • Büroausstattung: Drucker, Scanner, Kopierer
  • Ersatz für optische Encoder
  • Drehschalter an der Frontplatte
  • Ersatz für Potentiometer
