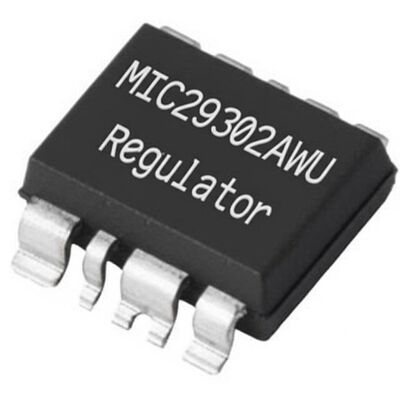

MIC29302AWU Integrierter Schaltkreislauf Chip Hochstrom 3A Schnellreaktions-LDO-Regulator
Der MIC29302AWU ist ein Hochstrom- und Niederfallspannungsregler, der den firmeneigenen Super βeta PNP-Prozess von Microchip mit einem PNP-Passelement verwendet.Dieser 3A LDO-Regler verfügt über eine Abfallspannung von 560 mV (Fullload) und einen sehr niedrigen BodenstromDiese Geräte sind für hohe Strombelastungen konzipiert und eignen sich auch für kritische Systeme mit niedrigem Strom und niedrigem Abfall, bei denen Abfallspannungen und Bodenstromwerte kritische Parameter sind.
Mit einer Gesamtgenauigkeit von ± 2% (über Temperatur, Leitung und Lastregelung) ermöglicht der Regler eine sehr schnelle vorübergehende Wiederherstellung von Eingangsspannungsspannungen und Ausgangslaststromänderungen.
Das MIC29302AWU verfügt über einen verstellbaren Ausgang, der durch zwei externe Widerstände auf eine Spannung zwischen 1,24 V und 15 V eingestellt werden kann.Umgekehrte EingangspolaritätEin TTL/CMOS Logic Enable (EN) Pin erlaubt das Herunterfahren des Reglers.Die Einrichtung kann durch Anschließen von EN an den Eingang (IN) auf kontinuierlichen Betrieb eingestellt werden.. Erhältlich in Standard-5-Pin-Paketen TO-263 und TO-252 mit einem Betriebstemperaturbereich von -40°C bis +125°C.
Spezifikationen
| Parameter |
Wert |
| Ausgabekonfiguration |
Positiv |
| Ausgabeart |
Einstellbar |
| Zahl der Regulierungsbehörden |
1 |
| Spannung - Eingang (maximal) |
16 V |
| Spannung - Ausgang (Min/Fest) |
1.24V |
| Spannung - Ausgang (maximal) |
15 V |
| Spannungsausfall (maximal) |
0.8V @ 3A |
| Strom - Ausgang |
3A |
| Strom - Stillstand (Iq) |
20 mA |
| Strom - Versorgung (maximal) |
150 mA |
| Steuerungsmerkmale |
Aktivieren |
| Schutzmerkmale |
Überströmung, Übertemperatur, Umkehrpolarität |
| Betriebstemperatur |
-40 °C bis 125 °C |
Wesentliche Merkmale
- Hochstromkapazität
- Betriebsspannungsbereich: 3V bis 16V
- Niedrige Ausfallspannung
- Niedrige Bodenströmung
- Genaue Toleranz von 1%
- Schnelle, vorübergehende Reaktion
- 1.24V bis 15V verstellbare Ausgangsspannung
- Pakete: TO-263-5L und TO-252-5L
Anwendungen
- Prozessorperipherie und I/O-Zubehör
- Hocheffiziente grüne Computersysteme
- Elektronik für die Automobilindustrie
- Hocheffiziente lineare Unterversorgung
- Batteriebetriebene Geräte
- Zusatzkarten für PC
- Hochleistungsnachregulator für den Wechsel der Versorgung
