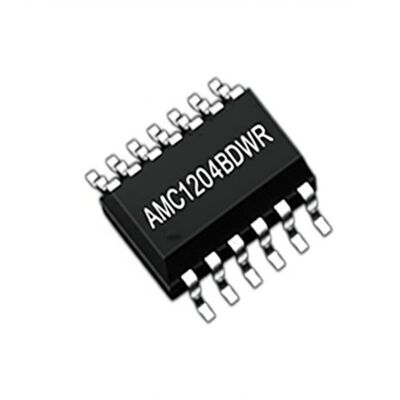

AMC1204BDWR Integrierter Schaltkreis Chip
20MHz isolierter Delta-Sigma-Modulator im SOIC16-Gehäuse
Produktübersicht
Der AMC1204BDWR ist ein 1-Bit-Digitalausgang, isolierter Delta-Sigma (ΔΣ)-Modulator, der mit bis zu 20 MHz getaktet werden kann. Die digitale Isolation des Modulatorausgangs wird durch eine Siliziumdioxid (SiO2)-Barriere bereitgestellt, die hochbeständig gegen magnetische Störungen ist.
Dieses Gerät bietet eine Single-Chip-Lösung zur Messung kleiner Signale über Shunt-Widerstände in isolierten Barriereanwendungen. Diese Widerstände werden üblicherweise zur Strommessung in Motorsteuerungswechselrichtern, Grünenergieerzeugungssystemen und verschiedenen Industrieanwendungen verwendet.
Technische Daten
| Parameter |
Wert |
| Typ |
Modulator |
| Anzahl der Kanäle |
1 |
| Auflösung |
16 Bit |
| Abtastrate |
78k pro Sekunde |
| Datenschnittstelle |
SPI |
| Spannungsversorgung |
Analog und Digital |
| Versorgungsspannung |
3,3 V, 5 V |
| Betriebstemperatur |
-40 °C bis 105 °C |
| Montageart |
Oberflächenmontage |
| Gehäuse / Gehäuse |
16-SOIC (0,295", 7,50 mm Breite) |
| Gehäuse des Lieferanten |
16-SOIC |
Hauptmerkmale
- ±250 mV Eingangsspannungsbereich, optimiert für Shunt-Widerstände
- Arbeitsspannung: 1200 VPEAK
- Transientenfestigkeit: 15 kV/µs
- Hohe Immunität gegen elektromagnetische Felder
- Hervorragende Wechselstromleistung:
- SNR: 84 dB (Minimum)
- THD: -80 dB (Maximum)
- Hervorragende Gleichstrompräzision:
- INL: ±8 LSB (Maximum)
- Verstärkungsfehler: ±2 % (Maximum)
- Externer Takteingang für einfachere Synchronisation
- Vollständig spezifiziert über einen erweiterten industriellen Temperaturbereich
Anwendungen
Strommessung basierend auf Shunt-Widerständen in:
- Motorsteuerungen
- Grünenergiesysteme
- Wechselrichteranwendungen
- Unterbrechungsfreie Stromversorgungen
