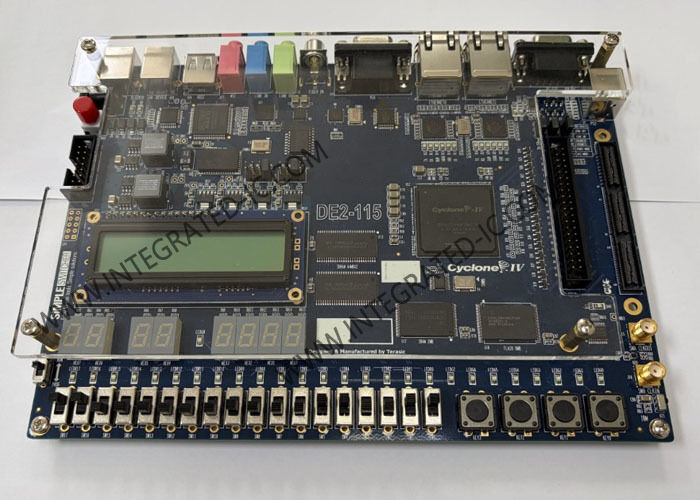

DE2-115 Embedded Solutions EP4CE115 Cyclone IV E FPGA Entwicklung und Ausbildung
Das DE2-115 FPGA-Entwicklungs- und Ausbildungspaket verfügt über das Cyclone IV E-Gerät, das entwickelt wurde, um der wachsenden Nachfrage nach vielseitigen kostengünstigen Lösungen in den Bereichen mobiler Video-, Sprach-, Datenzugriff,und hochwertige BildgebungsanwendungenDiese Plattform bietet ein optimales Gleichgewicht zwischen Kosteneffizienz, Stromverbrauch und umfassenden Logik-, Speicher- und DSP-Fähigkeiten.
Kernspezifikationen für FPGA
Ausgestattet mit dem Cyclone EP4CE115-Gerät bietet der DE2-115 114.480 Logikelemente (LEs) - die größten in der Cyclone IV E-Serie - zusammen mit bis zu 3,9 Mbits RAM und 266 Multiplikatoren.Diese Konfiguration bietet eine überlegene Funktionalität und einen geringeren Stromverbrauch im Vergleich zu Cyclone-Geräten der vorherigen Generation.
Wesentliche Merkmale
FPGA-Gerät
- Cyclone® IV EP4CE115 FPGA
- 114,480 Logikelemente (LE)
- 3,888 Kbits eingebetteter Speicher
- 266 eingebettete 18 x 18 Multiplikatoren
- 4 PLL für allgemeine Zwecke
- 528 Benutzer-Eingaben/Ausgaben
Konfiguration und Programmierung
- Gerät mit serieller Konfiguration EPCS64
- Eingebettete USB-Blaster-Schaltkreise
- JTAG- und AS-Moduskonfigurationsunterstützung
Speicherressourcen
- 128 MB (32Mx32bit) SDRAM
- 2 MB (1Mx16) SRAM
- 8 MB (4Mx16) Flash mit 8-Bit-Modus
- 32 Kbit EEPROM
Benutzeroberfläche
- 18 Schalter und 4 Tasten
- 18 rote und 9 grüne LEDs
- Acht 7-Segment-Displays
Audio und Bildschirm
- 24-Bit-Kodierer/Decodierer (CODEC)
- Ein-, Aus- und Mikrofonanschlüsse
- 16x2 LCD-Modul
Vernetzung und Ausbau
- Zwei Gigabit-Ethernet-Anschlüsse mit 10/100/1000-Unterstützung
- 172-Pin-Hochgeschwindigkeits-Mezzanine-Karte (HSMC)
- USB-A- und B-Anschlüsse (USB 2.0-konform)
- 40-Pin-Erweiterungsanschluss
- VGA-Aussteckverbinder mit Hochgeschwindigkeits-Dreifach-DACs
- DB-9-Serieanschluss (RS232 mit Durchflussregelung)
- Anschlüsse PS/2 für Maus oder Tastatur
- SD-Kartenanschluss mit SPI und 4-Bit-SD-Modus
Weitere Merkmale
- Drei 50 MHz-Oszillator-Uhreneingaben
- SMA-Anschlüsse für externe Uhreneingabe/Ausgabe
- Infrarotempfängermodul mit Fernbedienung
- TV-Decoder (NTSC/PAL/SECAM) mit TV-Eingabeanschluss
- Desktop-Gleichstrom-Eingang mit Schalt- und Abschaltregulatoren
Inhalt der Packung
Altera DE2-115 Board, Altera Complete Design Suite DVD für Windows, DE2-115 System CD, Strom-DC-Adapter 12V/2A, USB-Programmierkabel, zwei 1-Pin-Header, zwei Drahtstreifen (schwarz und rot),Sechs Silizium-Fußstände, Fernbedienung
