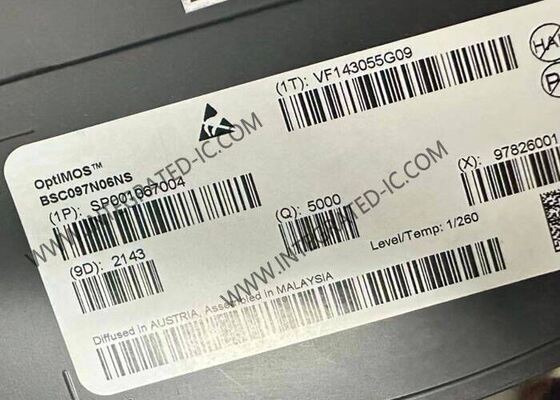

BSC097N06NS Integrierter Schaltkreis Chip 60V OptiMOS™ N-Kanal-Leistungs-MOSFET-Transistoren
Der BSC097N06NS ist ein 60V OptiMOS™ N-Kanal-Leistungs-MOSFET-Transistor, der für die synchrone Gleichrichtung in Schaltnetzteilen (SMPS) optimiert ist, die in Servern, Desktops und Tablet-Ladegeräten eingesetzt werden. Dieses Bauteil ist auch ideal für verschiedene industrielle Anwendungen, einschließlich Motorsteuerung, Solar-Mikro-Wechselrichtern und schnellen DC-DC-Wandlern.
Spezifikationen
| Parameter |
Wert |
| FET-Typ |
N-Kanal |
| Technologie |
MOSFET (Metalloxid) |
| Drain-Source-Spannung (Vdss) |
60 V |
| Strom - Dauer-Drain (Id) @ 25°C |
46A (Tc) |
| Ansteuerspannung (Max Rds On, Min Rds On) |
6V, 10V |
| Rds On (Max) @ Id, Vgs |
9.7mOhm @ 40A, 10V |
| Vgs(th) (Max) @ Id |
3.3V @ 14µA |
| Gate-Ladung (Qg) (Max) @ Vgs |
15 nC @ 10 V |
| Vgs (Max) |
±20V |
| Eingangskapazität (Ciss) (Max) @ Vds |
1075 pF @ 30 V |
| Verlustleistung (Max) |
2.5W (Ta), 36W (Tc) |
| Betriebstemperatur |
-55°C ~ 175°C (TJ) |
| Montageart |
Oberflächenmontage |
| Lieferantengehäuse |
PG-TDSON-8-6 |
| Gehäuse / Gehäuse |
8-PowerTDFN |
Hauptmerkmale
- N-Kanal-MOSFETs optimiert für Hochleistungs-SMPS
- 175°C Temperaturbereich
- 100% Lawinen getestet
- Hervorragender thermischer Widerstand
- 40% niedrigerer RDSon im Vergleich zu alternativen Bauteilen
- 40% besserer FOM im Vergleich zu ähnlichen Bauteilen
- Pb-freie Blei-Beschichtung; RoHS-konform
- Halogenfrei gemäß IEC61249-2-21
Anwendungen
- Automotive-Batteriemanagementsystem (BMS) - 48 V
- Automotive USB-Stromversorgung - Head Unit
- Kabellose Elektrowerkzeuge und Outdoor-Elektrogeräte
- DIN-Schienen-Netzteil-Lösungen
- Industrieroboter-Systemlösungen für Industrie 4.0
Zugehörige elektronische Komponenten
| Teilenummer |
Gehäuse |
| MTFC128GBCAQTC-AAT |
LFBGA |
| MTFC512GBCAVHE-WT |
VFBGA |
| MTFC64GBCAQTC-WT |
LFBGA |
| MTFC64GBCAQTC-IT |
153-LFBGA |
| IS22TF32G-JCLA2-TR |
153-VFBGA |
| IS22TF08G-JCLA1-TR |
153-VFBGA |
| IS22TF16G-JCLA2-TR |
153-VFBGA |
| IS22TF16G-JCLA1-TR |
153-VFBGA |
| S40FC004C1B1C00310 |
VFBGA-153 |
| S40FC004C1B1I003A0 |
VFBGA-153 |
