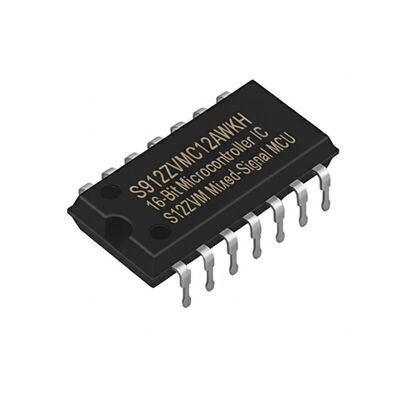

S912ZVMC12AWKH Mikrocontroller MCU
16-Bit S12 MagniV® Mixed-Signal-Mikrocontroller für Automobil- und industrielle Motorsteuerungsanwendungen.
Produktübersicht
Der S912ZVMC12AWKH bietet die kleinste, effizienteste und skalierbarste 3-Phasen-Motorsteuerungslösung für bürstenlose Gleichstrommotoren (BLDC), Permanentmagnet-Synchronmotoren (PMSM) oder geschaltete Reluktanzmotoren (SRM) in Industrie- und Automobilanwendungen.
Dieser Mikrocontroller integriert einen 12V-zu-5V-Spannungsregler, eine LIN- oder CAN-Physikschicht und eine Gate-Treiber-Einheit (GDU) zur Steuerung von sechs Leistungs-MOSFETs.
Technische Daten
| Serie | S12 MagniV |
|---|
| Kernprozessor | S12Z |
|---|
| Kerngröße | 16-Bit |
|---|
| Geschwindigkeit | 50 MHz |
|---|
| Konnektivität | CAN-Bus, SCI, SPI |
|---|
| Peripheriegeräte | DMA, POR, PWM, WDT |
|---|
| Anzahl der E/A | 31 |
|---|
| Programmspeichergröße | 128 KB (128K x 8) |
|---|
| Programmspeichertyp | FLASH |
|---|
| EEPROM-Größe | 512 x 8 |
|---|
| RAM-Größe | 8K x 8 |
|---|
| Spannungsversorgung | 3,5 V ~ 40 V |
|---|
| Datenwandler | A/D 9x12b SAR |
|---|
| Oszillatortyp | Extern, Intern |
|---|
| Betriebstemperatur | -40 °C ~ 150 °C (TA) |
|---|
| Montageart | Oberflächenmontage |
|---|
| Gehäuse des Lieferantengeräts | 64-HLQFP (10x10) |
|---|
| Gehäuse / Gehäuse | 64-LQFP Exposed Pad |
|---|
Hauptmerkmale
- Erweiterter S12Z-Kern mit 50 MHz Busgeschwindigkeit
- 16 KB - 256 KB Flash-Speicher (ECC)
- 128 B - 1 KB EEPROM (ECC)
- 2 KB - 32 KB RAM (ECC)
- 6-Kanal PMF 15-Bit PWM für Motorsteuerung mit Totzeit, Fehlermanagement
- Dual 12-Bit Analog-Digital-Wandler (ADC)
- Programmierbare Triggereinheit (PTU) zur Synchronisierung von ADC-Konvertierungen
- 3,5 bis 20 Volt Betriebsspannung
- CAN-Physikschicht (nur in S12ZVMC256)
- LIN-Physikschicht (nur in S12ZVML128, S12ZVML64, S12ZVML32 und S12ZVML31)
- Gate-Treiber-Einheit (GDU) für sechs Leistungs-MOSFETs
- Bis zu 2 Operationsverstärker für Strommessung/-erfassung
Anwendungen
Automobil:
- Heizung, Lüftung und Klimaanlage (HLK)
Verbraucher:
- Klimaanlage (AC)
- Hearables
- Große Haushaltsgeräte
- Robotergeräte
- Kleine und mittlere Geräte
Industrie:
- 3-Phasen-AC-Induktionsmotor
- Bürstenlose DC-Motorsteuerung (BLDC)
- Bewegungssteuerung und Robotik
- Motorantriebe
- Permanentmagnet-Synchronmotor (PMSM)
- Intelligente Steckdose
- Smartwatch und Armband
- Vitalzeichenmonitore
