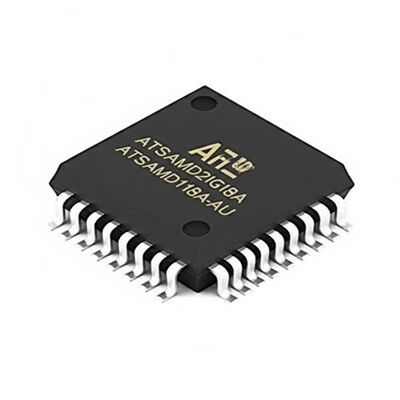

ATSAMD21G18A-AU Mikrocontroller MCU
Hochleistungs-32-Bit-Mikrocontroller mit einem 48-MHz-ARM-Cortex-M0+-Prozessor mit 256 KB Flash- und 32 KB SRAM-Speicher. Dieser Low-Power-MCU bietet umfassende Konnektivitätsoptionen und erweiterte Peripheriegeräte für industrielle Anwendungen.
Produktübersicht
Der ATSAMD21G18A-AU ist ein Low-Power-Mikrocontroller, der den 32-Bit-Arm® Cortex®-M0+-Prozessor verwendet. Er ist in einer 48-Pin-Konfiguration mit bis zu 256 KB Flash und 32 KB SRAM erhältlich, arbeitet mit einer maximalen Frequenz von 48 MHz und erreicht 2,46 CoreMark/MHz. Er wurde für eine nahtlose Migration innerhalb der Produktserie entwickelt und verfügt über identische Peripheriemodule, hex-kompatiblen Code, eine identische lineare Adresszuordnung und pin-kompatible Migrationspfade.
Technische Daten
| Serie | SAM D21G, Funktionale Sicherheit (FuSa) |
| Kernprozessor | ARM® Cortex®-M0+ |
| Kerngröße | 32-Bit |
| Geschwindigkeit | 48 MHz |
| Konnektivität | I2C, LINbus, SPI, UART/USART, USB |
| Peripheriegeräte | Brown-out-Detekt/Reset, DMA, I2S, POR, PWM, WDT |
| Anzahl der E/A | 38 |
| Programmspeichergröße | 256 KB (256K x 8) |
| Programmspeichertyp | FLASH |
| RAM-Größe | 32K x 8 |
| Versorgungsspannung | 1,62 V ~ 3,6 V |
| Datenwandler | A/D 14x12b; D/A 1x10b |
| Oszillatortyp | Intern |
| Betriebstemperatur | -40°C ~ 85°C (TA) |
| Montageart | Oberflächenmontage |
| Gehäuse des Lieferanten | 48-TQFP (7x7) |
| Gehäuse / Gehäuse | 48-TQFP |
Hauptmerkmale
Single-Cycle-Hardware-Multiplikator
Micro-Trace-Puffer
256 KB In-System-selbstprogrammierbarer Flash
32 KB SRAM-Speicher
Power-on-Reset (POR) und Brown-out-Detection (BOD)
Interne und externe Taktoptionen mit 48 MHz Digital Frequency Locked Loop (DFLL48M)
Externer Interrupt-Controller (EIC) mit 16 externen Interrupts
Zwei-Pin-Serial-Wire-Debug (SWD)-Programmierschnittstelle
Drop-in-kompatibel mit SAM D20
Idle- und Standby-Schlafmodi mit SleepWalking-Peripheriegeräten
12-Kanal-Direct-Memory-Access-Controller (DMAC)
12-Kanal-Ereignissystem
Mehrere Timer/Zähler-Konfigurationen
Synchronisierte PWM-Mustergenerierung
Deterministischer Fehlerschutz und konfigurierbare Totzeit
Dithering für erhöhte Auflösung
32-Bit-Echtzeitzähler (RTC) mit Uhr/Kalender
Watchdog-Timer (WDT)
CRC-32-Generator
Eingebettete Gerätefunktion mit acht Endpunkten
Umfassende Kommunikationsschnittstellen
Erweiterte analoge Fähigkeiten
10-Bit, 350 kSps Digital-Analog-Wandler (DAC)
Zwei Analogkomparatoren (AC) mit Fenstervergleich
256-Kanal-Kapazitäts-Touch- und Näherungserkennung
38 GPIO-Pins
